Horizontal Profile Projector 2D
Deskripsi Produk

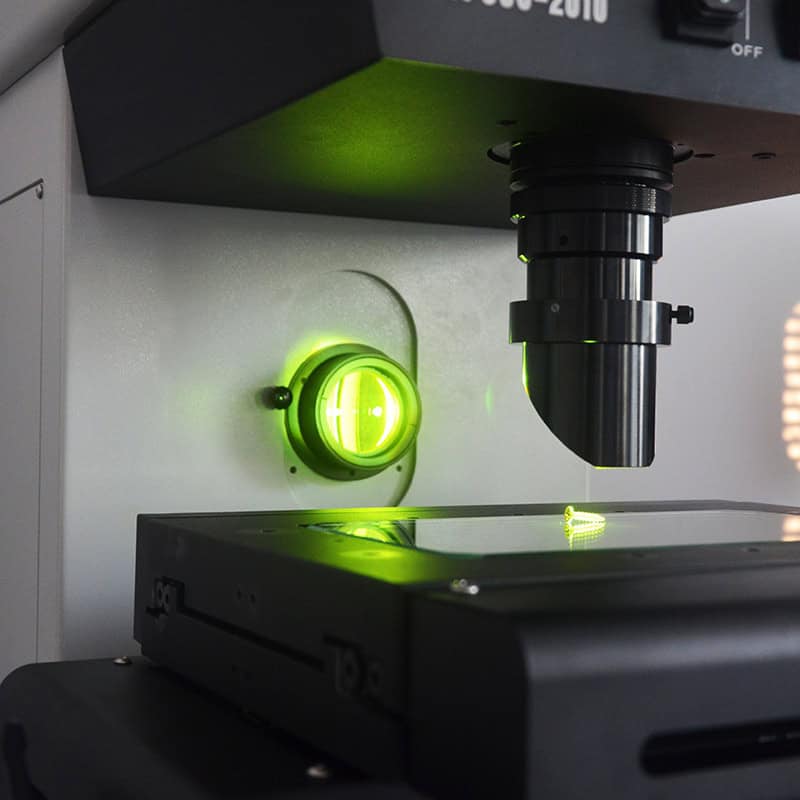

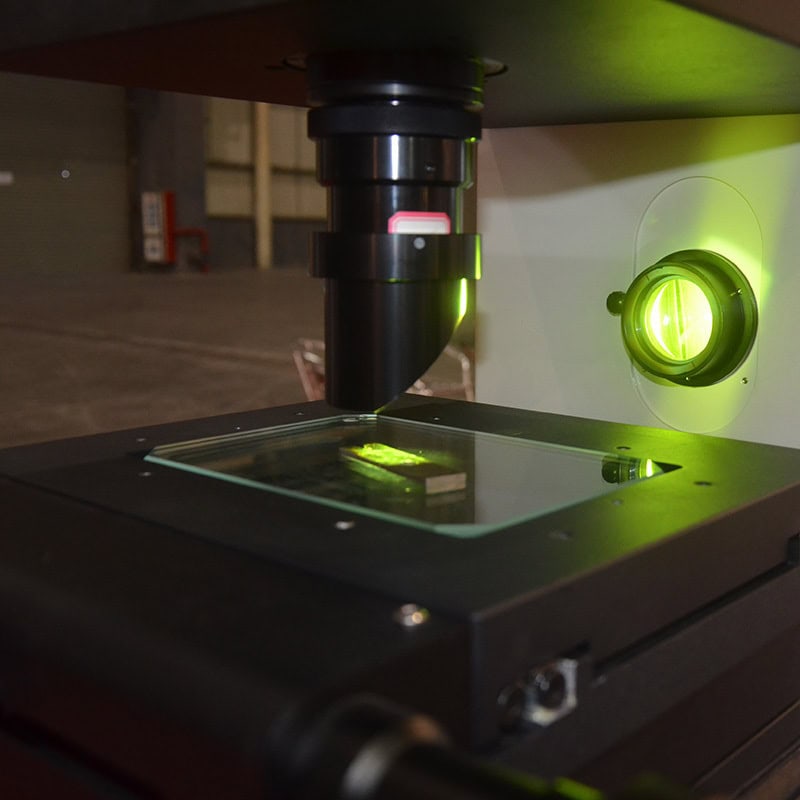

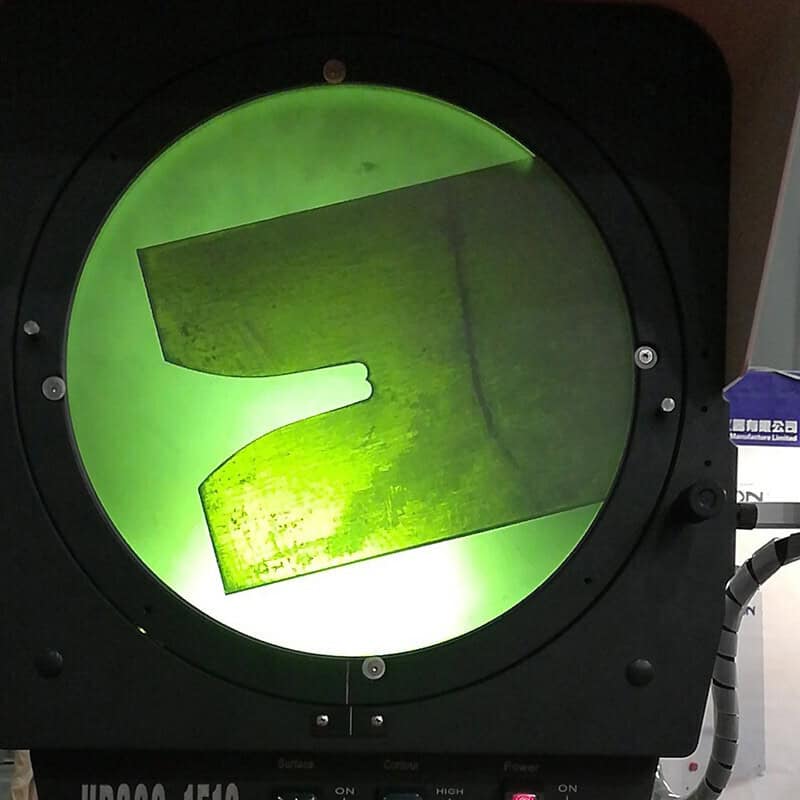

Vertical Profile Projector dirancang untuk inspeksi dimensi dan geometri 2D dengan akurasi tinggi, menggabungkan kejernihan optik dengan alur kerja pengukuran yang praktis. Dibuat untuk benda kerja berukuran kecil hingga menengah, sistem ini mengintegrasikan layar berdiameter Ø300 mm, optik beresolusi tinggi, pencahayaan LED yang dapat disesuaikan, serta meja gerak presisi – memberikan hasil pengukuran yang andal di laboratorium kontrol kualitas maupun lingkungan manufaktur.
Deskripsi Produk
Aplikasi Ideal:
- Inspeksi geometri dan dimensi 2D untuk komponen kecil hingga menengah seperti komponen hasil stamping presisi, benda kerja hasil permesinan, atau bagian hasil cetakan injeksi
- Stasiun kontrol kualitas di lingkungan manufaktur
Technical Specifications
Opsi Model:

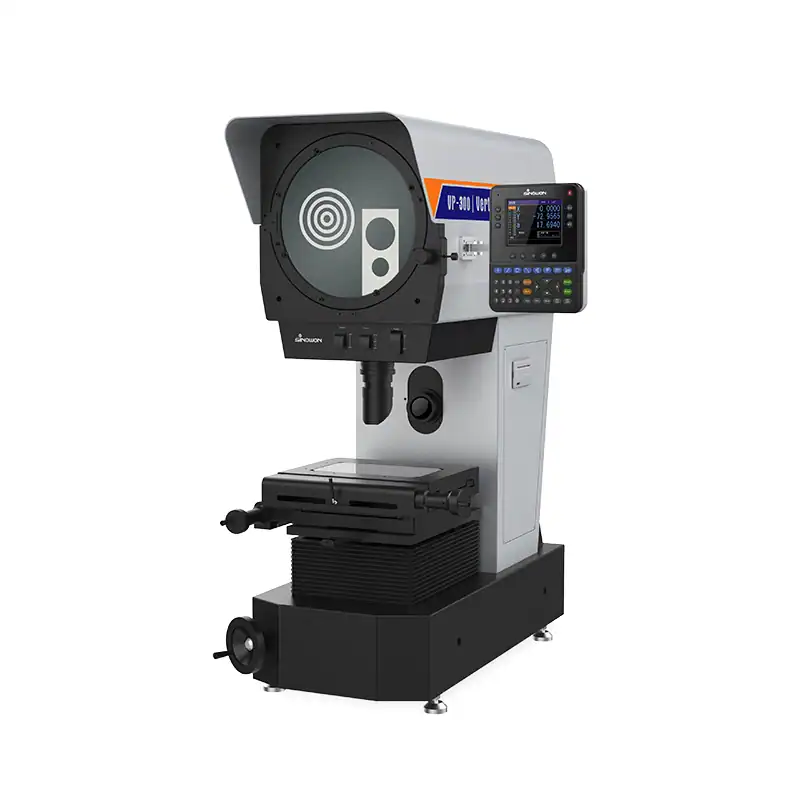

- Ø300 mm Digital Vertical Profile Projector
- Ukuran Meja Logam: 258 × 308 mm
- Ukuran Meja Kaca: 148 × 206 mm
- Pergerakan Meja: 150 × 100 mm
- Akurasi: <3 + L/200 (μm)

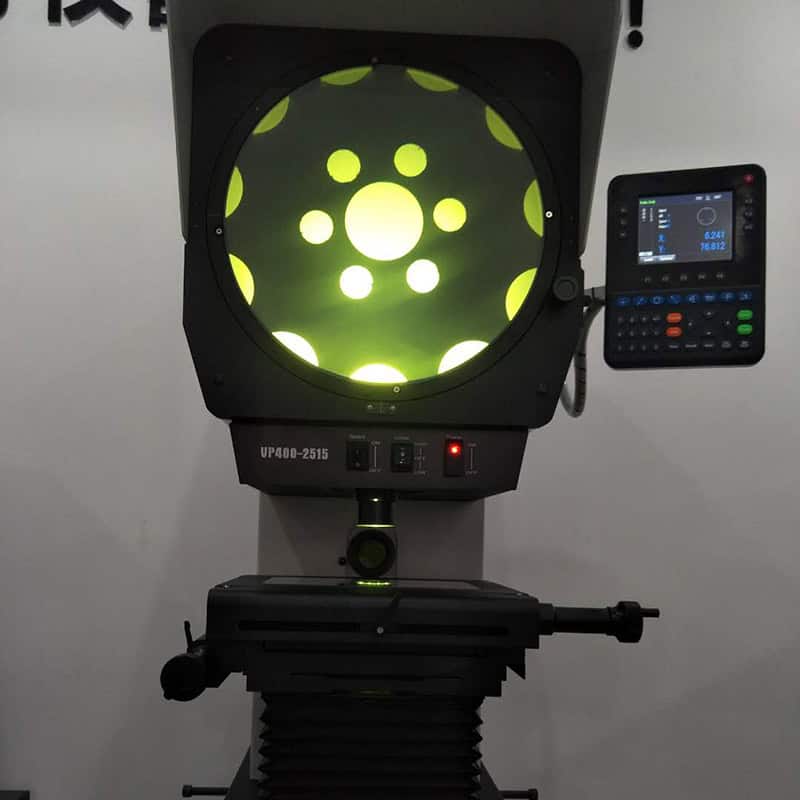

- Ø400 mm Digital Vertical Profile Projector
- Ukuran Meja Logam: 308 × 408 mm
- Ukuran Meja Kaca: 198 × 306 mm
- Pergerakan Meja: 200 × 100 mm
- Akurasi: <3 + L/200 (μm)
