Dalam proses manufaktur, memastikan setiap komponen memiliki dimensi dan bentuk yang sesuai spesifikasi merupakan bagian penting dari quality control. Kesalahan ukuran yang terlihat kecil dapat memengaruhi proses perakitan, performa produk, hingga kualitas produk akhir.
Salah satu alat yang banyak digunakan untuk melakukan pemeriksaan dimensi dan profil komponen adalah profile projector. Alat ini memungkinkan operator melihat bentuk benda kerja dalam ukuran yang diperbesar sehingga detail seperti diameter, sudut, radius, panjang, dan kontur dapat diperiksa dengan lebih mudah.
Apa Itu Profile Projector?

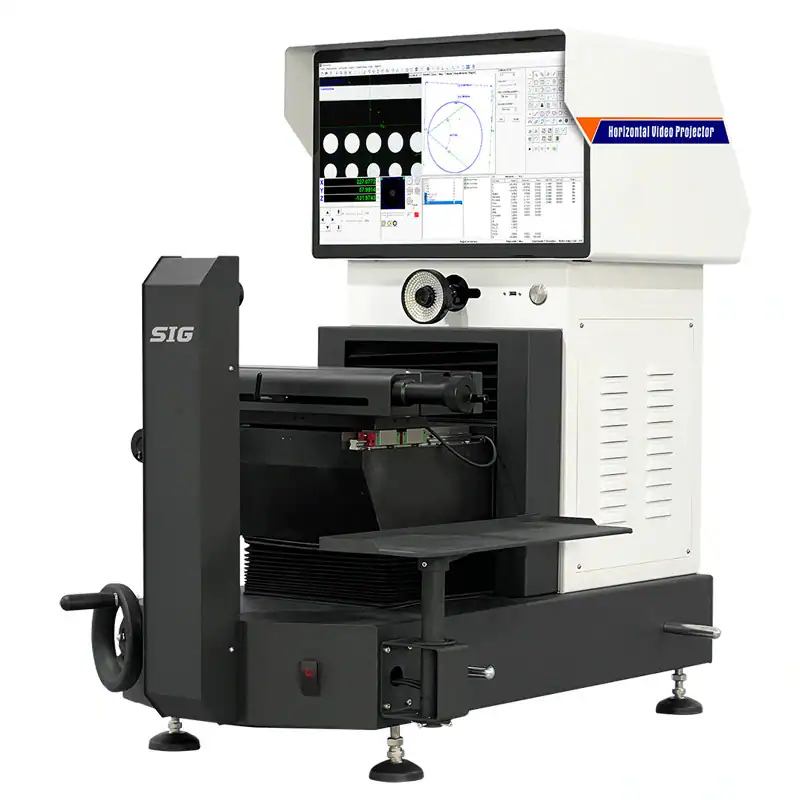

Profile projector adalah alat ukur optik yang digunakan untuk memeriksa dan mengukur bentuk, dimensi, serta profil suatu komponen dengan bantuan sistem pembesaran optik dan proyeksi gambar. Benda kerja ditempatkan pada meja ukur, kemudian sistem pencahayaan akan menerangi objek. Lensa optik menangkap profil benda dan memproyeksikannya dalam ukuran yang lebih besar pada layar.
Dengan tampilan yang diperbesar, operator dapat membandingkan profil komponen dengan drawing, template, atau standar pengukuran yang digunakan dalam proses inspeksi. Profile projector juga dikenal sebagai optical comparator karena dapat digunakan untuk membandingkan bentuk atau profil benda kerja dengan referensi tertentu.
Fungsi Profile Projector dalam Industri
Penggunaan profile projector tidak hanya terbatas pada melihat bentuk benda. Dalam proses inspeksi, alat ini dapat membantu melakukan berbagai pemeriksaan, seperti:
1. Mengukur Dimensi Komponen
Profile projector dapat digunakan untuk memeriksa berbagai dimensi pada benda kerja, seperti:
- Panjang dan lebar
- Diameter luar dan diameter dalam
- Jarak antar titik
- Posisi lubang
- Radius
- Sudut
- Bentuk dan kontur komponen
Hasil pengukuran dapat digunakan untuk memastikan komponen sesuai dengan toleransi yang telah ditentukan.
2.Memeriksa Profil dan Bentuk
Salah satu keunggulan profile projector adalah kemampuannya menampilkan profil benda kerja dalam ukuran yang diperbesar.
Hal ini memudahkan operator untuk melihat bentuk yang sulit diperiksa secara langsung, termasuk bagian kecil atau detail geometris tertentu.
3. Membantu Quality Control
Dalam proses quality control (QC), profile projector dapat digunakan untuk melakukan inspeksi terhadap komponen sebelum masuk ke proses berikutnya. Dengan pemeriksaan ini, komponen yang tidak sesuai spesifikasi dapat diketahui lebih awal sehingga membantu mengurangi risiko produk reject.
4. Memeriksa Sudut dan Radius
Profile projector juga dapat digunakan untuk melakukan pemeriksaan terhadap sudut dan radius pada komponen. Fitur ini berguna terutama pada komponen yang memiliki bentuk geometris tertentu dan membutuhkan tingkat ketelitian yang tinggi.
4. Membandingkan Komponen dengan Drawing
Gambar profil yang diperbesar dapat dibandingkan dengan gambar teknik atau template untuk mengetahui apakah bentuk komponen sudah sesuai dengan desain. Metode ini membantu operator melakukan inspeksi secara visual sekaligus melakukan pengukuran terhadap bagian tertentu.
Bagaimana Cara Kerja Profile Projector?
Secara umum, cara kerja profile projector menggunakan prinsip optik dan pembesaran gambar.
Berikut proses sederhananya:
1.Menempatkan Benda Kerja
Komponen yang akan diperiksa diletakkan pada measuring stage atau meja ukur. Posisi benda kerja perlu diatur agar bagian yang ingin diperiksa dapat terlihat dengan jelas.
2.Pencahayaan Objek
Profile projector menggunakan sistem pencahayaan untuk menerangi benda kerja.Tergantung desain alat dan kebutuhan inspeksi, pencahayaan dapat dilakukan dari arah tertentu untuk menampilkan profil atau permukaan objek dengan jelas.
3.Sistem Optik Memperbesar Profil
Cahaya dari benda kerja diteruskan melalui sistem lensa sehingga profil komponen dapat diperbesar. Pembesaran ini memungkinkan detail kecil yang sulit diamati dengan mata langsung menjadi lebih mudah terlihat.
4.Profil Diproyeksikan ke Layar
Gambar profil benda kerja kemudian ditampilkan pada projection screen dalam ukuran yang lebih besar. Operator dapat mengamati kontur, bentuk, maupun karakteristik geometris komponen melalui layar tersebut.
5. Melakukan Pengukuran
Setelah profil terlihat dengan jelas, operator dapat melakukan pengukuran menggunakan sistem koordinat atau skala pengukuran yang tersedia pada alat.
Beberapa profile projector juga dilengkapi sistem digital sehingga hasil pengukuran dapat ditampilkan secara lebih praktis.
Bagian-Bagian Utama Profile Projector
Untuk memahami cara kerja alat ini, beberapa komponen utama profile projector antara lain:
- Measuring Stage
Meja tempat benda kerja diletakkan. Stage dapat digerakkan pada sumbu tertentu untuk menentukan posisi pengukuran. - Projection Screen
Layar yang digunakan untuk menampilkan profil benda kerja dalam kondisi diperbesar. - Optical Lens
Lensa yang berfungsi memperbesar dan memproyeksikan profil objek. - Illumination System
Sistem pencahayaan yang membantu menghasilkan tampilan objek atau profil yang jelas. - Measurement System
Sistem yang digunakan untuk melakukan pengukuran dimensi, jarak, sudut, maupun karakteristik geometris lainnya.
Aplikasi Profile Projector di Berbagai Industri
Profile projector banyak digunakan dalam proses inspeksi dan quality control, khususnya ketika diperlukan pemeriksaan profil dan dimensi komponen dengan tingkat ketelitian tertentu.
Beberapa contoh penggunaannya antara lain:
1.Industri Manufaktur
Digunakan untuk memeriksa dimensi dan bentuk komponen hasil proses machining, stamping, molding, dan proses manufaktur lainnya.
2.Industri Otomotif
Dapat digunakan untuk melakukan inspeksi terhadap komponen otomotif seperti gear, shaft, part hasil machining, dan komponen presisi lainnya.
3.Industri Elektronik
Komponen elektronik yang memiliki ukuran kecil dan detail tertentu dapat diperiksa menggunakan sistem pembesaran optik.
4.Industri Tooling
Profile projector dapat membantu memeriksa cutting tools, dies, molds, dan berbagai komponen tooling untuk memastikan profilnya sesuai desain
5.Industri Metalworking
Digunakan untuk memeriksa bentuk dan dimensi komponen logam setelah proses pemotongan, machining, grinding, maupun proses produksi lainnya.
Kelebihan Menggunakan Profile Projector
Penggunaan profile projector memberikan beberapa keuntungan dalam proses inspeksi, di antaranya:
- Memperbesar profil benda kerja sehingga detail lebih mudah diamati.
- Membantu melakukan pengukuran dimensi, sudut, radius, dan kontur.
- Cocok untuk pemeriksaan komponen dengan ukuran kecil.
- Membantu proses quality control dan pemeriksaan produk.
- Dapat digunakan untuk membandingkan profil komponen dengan drawing atau template.
- Mempermudah pemeriksaan bentuk yang sulit diamati secara langsung.
Apa yang Perlu Diperhatikan Saat Menggunakan Profile Projector?
Agar hasil pengukuran tetap akurat, penggunaan profile projector perlu memperhatikan beberapa faktor:
- Kondisi alat harus dipastikan dalam keadaan baik dan terkalibrasi sesuai prosedur yang berlaku.
- Posisi benda kerja juga harus diperhatikan. Benda yang tidak ditempatkan dengan benar dapat menyebabkan hasil pengukuran kurang sesuai.
- Selain itu, kebersihan lensa, stage, dan benda kerja perlu dijaga agar tidak mengganggu tampilan profil.
- Pemilihan magnification atau pembesaran juga harus disesuaikan dengan ukuran dan detail komponen yang diperiksa.
Profile Projector vs Alat Ukur Lain
Profile projector memiliki karakteristik yang berbeda dibandingkan alat ukur seperti caliper, micrometer, atau Coordinate Measuring Machine (CMM). Caliper dan micrometer lebih umum digunakan untuk mengukur dimensi tertentu secara langsung, sedangkan profile projector memberikan tampilan profil yang diperbesar sehingga pemeriksaan kontur, sudut, radius, dan bentuk menjadi lebih mudah. Sementara itu, CMM dapat digunakan untuk pengukuran koordinat 3D yang lebih kompleks. Karena itu, pemilihan alat ukur sebaiknya disesuaikan dengan jenis komponen, tingkat ketelitian, karakteristik yang ingin diukur, dan kebutuhan inspeksi.
Kesimpulan
Profile projector merupakan alat ukur optik yang dapat membantu proses inspeksi dimensi dan profil komponen industri. Dengan sistem pembesaran optik dan proyeksi gambar, operator dapat melihat detail benda kerja dengan lebih jelas serta melakukan pemeriksaan terhadap dimensi, sudut, radius, kontur, dan bentuk komponen. Dalam industri manufaktur, penggunaan profile projector dapat menjadi bagian penting dari proses quality control dan dimensional inspection, terutama untuk komponen berukuran kecil atau memiliki profil yang membutuhkan pemeriksaan secara visual dan dimensional. Dengan memilih profile projector yang sesuai dengan kebutuhan pengukuran serta memastikan alat digunakan dan dikalibrasi dengan benar, proses inspeksi dapat dilakukan dengan lebih praktis, konsisten, dan presisi.
