Apa Itu CMM (Coordinate Measuring Machine)?
Coordinate Measuring Machine (CMM) adalah sistem pengukuran presisi yang digunakan untuk memeriksa, mengukur, dan memverifikasi karakteristik geometris suatu komponen hasil manufaktur. Dengan menggunakan probe untuk mengumpulkan titik-titik koordinat dalam ruang tiga dimensi (sumbu X, Y, dan Z), CMM memungkinkan perbandingan yang akurat antara komponen fisik dengan model CAD, gambar teknik, serta spesifikasi Geometric Dimensioning and Tolerancing (GD&T). Dalam lingkungan manufaktur dan pengendalian kualitas, istilah CMM hampir selalu mengacu pada Coordinate Measuring Machine, bukan pada istilah lain seperti Capability Maturity Model atau sertifikasi yang berkaitan dengan bidang medis.
Fungsi CMM dalam Industri
Dalam industri modern, CMM memiliki peran yang sangat krusial, terutama dalam proses quality control dan inspeksi produk.
Beberapa fungsi utama CMM antara lain:
- Mengukur dimensi komponen dengan akurasi tinggi
- Memverifikasi kesesuaian produk dengan desain
- Mengidentifikasi penyimpangan atau cacat produksi
- Mendukung proses reverse engineering
- Meningkatkan efisiensi inspeksi dibanding metode manual
Dengan kemampuan ini, CMM banyak digunakan di industri seperti otomotif, aerospace, manufaktur, dan elektronik.
Cara Kerja CMM
CMM mengukur suatu komponen dengan merekam titik-titik pada permukaan benda, kemudian menghitung ukuran, bentuk, orientasi, dan posisinya.
Sumbu Pengukuran Utama
- Sumbu X: kiri ke kanan
- Sumbu Y: depan ke belakang
- Sumbu Z: gerakan vertikal
Alur Kerja Dasar
- Memasang komponen dan menentukan sistem koordinat.
- Probe menyentuh atau memindai permukaan, fitur, atau tepi komponen.
- Mengumpulkan titik-titik pengukuran.
- Membandingkan hasil dengan nilai nominal.
- Menghasilkan laporan inspeksi.
Komponen Utama CMM
Struktur Mekanis
Berfungsi memberikan kekakuan dan akurasi. Umumnya menggunakan dasar granit dan sistem pemandu bantalan udara (air-bearing guideways).
1. Sistem Probe
Merupakan antarmuka antara mesin dan benda kerja, yang terdiri dari:
-
- Probe sentuh (Touch-trigger Probe)
- Probe pemindai (Scanning Probe)
- Probe optik
- Sensor laser
2.Sistem Gerak
Motor dan encoder mengendalikan pergerakan presisi pada seluruh sumbu.
3. Controller
Memproses perintah gerakan dan data hasil pengukuran.
4. Perangkat Lunak (software)
Digunakan untuk mengendalikan proses pengukuran, analisis data, evaluasi GD&T, dan pembuatan laporan.
Jenis-Jenis Coordinate Measuring Machine

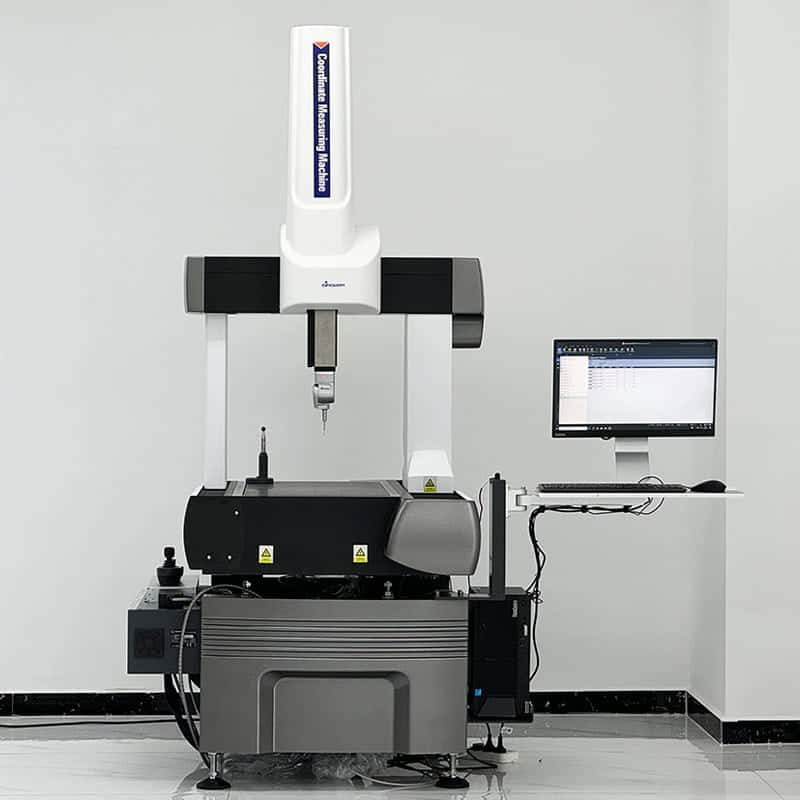

1. Bridge CMM
Jenis yang paling umum digunakan dan cocok untuk berbagai ukuran komponen serta tingkat toleransi.
2. Shop Floor CMM
Dirancang khusus untuk lingkungan produksi dan inspeksi langsung di area manufaktur.
3. Cantilever CMM
Memiliki akses terbuka dari tiga sisi sehingga memudahkan pemuatan komponen kecil.
4. Gantry CMM
Digunakan untuk komponen berukuran besar dan berat, banyak diterapkan pada industri dirgantara dan energi.
5.Horizontal Arm CMM
Umum digunakan pada industri otomotif dan inspeksi lembaran logam berukuran besar.
6. Portable CMM
Meliputi lengan ukur artikulasi (articulated arm) dan laser tracker. Lebih fleksibel, tetapi umumnya memiliki akurasi lebih rendah dibandingkan sistem tetap.
Keunggulan Menggunakan CMM
Dibandingkan alat ukur konvensional, CMM memiliki banyak keunggulan:
1. Akurasi Tinggi
Mampu mengukur hingga tingkat mikron, sangat cocok untuk komponen presisi tinggi.
2.Pengukuran Kompleks
Dapat mengukur bentuk geometris kompleks seperti kurva, silinder, hingga permukaan 3D.
3. Efisiensi Waktu
Proses inspeksi lebih cepat dibanding metode manual.
4. Hasil Konsisten
Memberikan hasil pengukuran yang repeatable dan minim human error.
5. Integrasi Digital
Data hasil pengukuran dapat langsung dibandingkan dengan CAD.
Kesalahan Umum dalam Penggunaan CMM
- Membeli akurasi yang melebihi kebutuhan
- Mengabaikan pengendalian lingkungan
- Terjebak pada perangkat lunak proprietari
- Meremehkan kebutuhan pelatihan
- Mengabaikan verifikasi berkala
Mengapa CMM Penting untuk Industri?
Di era industri modern, toleransi produk semakin kecil dan kompleksitas semakin tinggi. Pengukuran manual tidak lagi cukup untuk menjamin kualitas.
CMM menjadi solusi karena mampu:
- Menjamin kualitas produk
- Mengurangi scrap dan rework
- Mempercepat proses produksi
- Meningkatkan kepercayaan pelanggan
CMM bahkan disebut sebagai “tulang punggung” dalam sistem inspeksi dimensi modern
Coordinate Measuring Machine (CMM) bukan sekadar alat ukur, melainkan bagian penting dari sistem pengendalian kualitas dalam industri manufaktur. CMM berperan dalam meningkatkan kualitas produk, memastikan kepatuhan terhadap standar, mempercepat proses inspeksi, serta mendukung fleksibilitas manufaktur jangka panjang. Oleh karena itu, pemilihan strategi penggunaan dan spesifikasi CMM yang tepat sama pentingnya dengan pemilihan perangkat kerasnya.
