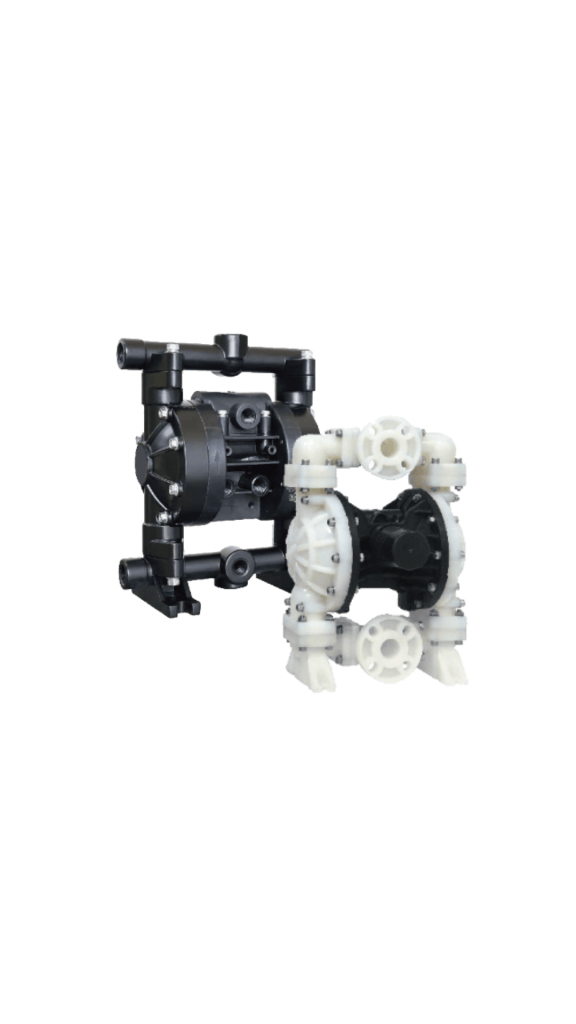

Apa Itu Air Operated Diaphragm Pump? Fungsi dan Cara Kerjanya
Dalam proses industri, pemindahan cairan kimia membutuhkan pompa yang sesuai dengan karakteristik cairan dan kebutuhan operasional. Salah satu jenis pompa yang banyak digunakan untuk kebutuhan tersebut adalah Air Operated Diaphragm Pump (AODD Pump).
Pompa ini menggunakan tenaga udara bertekanan untuk memindahkan cairan melalui mekanisme diafragma. Desainnya memungkinkan pompa digunakan untuk berbagai kebutuhan transfer cairan, termasuk bahan kimia, cairan kental, dan cairan yang mengandung partikel tertentu, bergantung pada spesifikasi pompa.
Apa Itu Air Operated Diaphragm Pump?
Air Operated Diaphragm Pump adalah jenis pompa yang menggunakan udara bertekanan untuk menggerakkan diafragma sehingga cairan dapat dihisap dan dialirkan ke saluran keluaran.
Pompa ini bekerja menggunakan prinsip perpindahan positif (positive displacement). Artinya, gerakan diafragma menciptakan perubahan volume di dalam ruang pompa untuk menarik dan mendorong cairan.
Berbeda dengan pompa listrik konvensional, AODD Pump menggunakan udara bertekanan sebagai sumber tenaga penggerak utamanya. Karena itu, pompa ini dapat menjadi pilihan untuk aplikasi pemindahan cairan di berbagai sektor industri.
Bagaimana Cara Kerja Air Operated Diaphragm Pump?
AODD Pump menggunakan dua diafragma yang bergerak secara bergantian untuk menghasilkan proses pengisapan dan pemompaan cairan.
Berikut tahapan cara kerjanya:
a. Udara bertekanan masuk ke pompa. Udara dari kompresor dialirkan ke sistem distribusi udara untuk menggerakkan diafragma.
b. Diafragma bergerak. Tekanan udara mendorong salah satu diafragma sehingga volume ruang pompa berubah.
c. Cairan masuk melalui saluran hisap. Perubahan volume menciptakan tekanan yang memungkinkan cairan masuk melalui katup masuk.
d. Cairan terdorong menuju saluran keluar. Gerakan diafragma berikutnya mendorong cairan melewati katup keluar menuju saluran pembuangan.
d. Siklus berulang. Sistem distribusi udara mengatur gerakan kedua diafragma secara bergantian agar proses pemompaan berlangsung terus-menerus selama suplai udara tersedia.
Katup satu arah membantu mengatur aliran cairan agar bergerak dari sisi masuk menuju sisi keluar.
Apa Fungsi Air Operated Diaphragm Pump?
AODD Pump digunakan untuk memindahkan berbagai jenis cairan sesuai dengan kompatibilitas material dan spesifikasi pompa.
Beberapa fungsi utamanya meliputi:
a. Transfer bahan kimia: Memindahkan cairan kimia dari satu tangki ke tangki lainnya.
b. Pemindahan cairan kental: Menangani cairan dengan viskositas tertentu sesuai kemampuan pompa.
c. Transfer cairan yang mengandung partikel: Memindahkan cairan dengan kandungan padatan tersuspensi jika ukuran partikel sesuai dengan kemampuan pompa.
c.Pengisian dan pengosongan tangki: Membantu proses pemindahan cairan dalam kegiatan produksi.
d. Transfer cairan dalam proses industri: Mendukung kebutuhan pemompaan di berbagai tahapan produksi dan pengolahan.
Apa Keunggulan Air Operated Diaphragm Pump?
AODD Pump memiliki beberapa keunggulan yang membuatnya sesuai untuk berbagai kebutuhan pemindahan cairan industri.
a.Menggunakan Udara Bertekanan
Pompa memanfaatkan udara bertekanan sebagai tenaga penggerak, sehingga tidak memerlukan motor listrik sebagai penggerak langsung pada unit pompa.
b. Dapat Menangani Berbagai Jenis Cairan
Dengan pemilihan material diafragma, bodi, dan komponen yang tepat, pompa dapat digunakan untuk berbagai jenis cairan, termasuk cairan kimia tertentu.
c.Dapat Beroperasi dalam Kondisi Kering untuk Periode Tertentu
Beberapa AODD Pump dapat beroperasi tanpa cairan untuk waktu tertentu tanpa mengalami kerusakan seperti yang dapat terjadi pada sejumlah jenis pompa lainnya. Namun, batas operasinya tetap mengikuti rekomendasi produsen.
d. Desain Relatif Sederhana
Mekanisme penggerak menggunakan udara bertekanan dan diafragma sehingga pompa relatif mudah dirawat apabila suku cadang dan prosedur perawatan tersedia.
e. Fleksibel untuk Berbagai Aplikasi
Pompa dapat digunakan untuk kebutuhan transfer cairan di lingkungan industri, dengan pemilihan model berdasarkan kapasitas aliran, tekanan, material, dan karakteristik cairan.
Di Industri Mana Diapragma Pump Digunakan?
Air Operated Diaphragm Pump dapat digunakan di berbagai sektor industri, antara lain:
a. Industri kimiaPemindahan bahan kimia cair dalam proses produksi.
1. Electroplating dan surface treatment, transfer larutan proses yang kompatibel dengan material pompa.
2.Pengolahan air dan air limbah, Pemindahan cairan proses dan limbah sesuai karakteristiknya.
3. Industri cat dan coating, Transfer cat, pelapis, dan cairan pendukung produksi.
4. Industri manufaktur, Pemindahan cairan untuk mendukung kebutuhan operasional.
5. Industri makanan dan minuman, Aplikasi transfer produk tertentu menggunakan pompa dengan material dan sertifikasi yang sesuai untuk kontak pangan.
Kesesuaian pompa untuk setiap aplikasi perlu diperiksa berdasarkan sifat cairan, temperatur, viskositas, ukuran partikel, serta persyaratan keselamatan dan kebersihan proses.
Apa yang Perlu Diperhatikan Saat Memilih AODD Pump?
Sebelum memilih Air Operated Diaphragm Pump, ada beberapa faktor penting yang perlu diperhatikan:
1. Jenis cairan, Periksa sifat kimia, tingkat korosivitas, dan kompatibilitas cairan dengan material pompa.
2. Kapasitas aliran, Sesuaikan debit pompa dengan kebutuhan proses.
3. Tekanan kerja Pastikan pompa mampu memenuhi kebutuhan tekanan pada sistem.
4. Material pompa dan diafragma, Pilih material yang sesuai dengan cairan yang dipindahkan.
5. Kebutuhan udara bertekanan, Periksa tekanan dan konsumsi udara yang diperlukan serta kemampuan kompresor.
6. Ukuran partikel dan viskositas, Pastikan kemampuan pompa sesuai dengan karakteristik cairan.
7. Kebutuhan perawatan, Pertimbangkan ketersediaan diafragma, katup, dan suku cadang lainnya.
Pemilihan pompa yang tepat membantu mendukung kelancaran proses pemindahan cairan sekaligus menjaga keandalan operasional.
Air Operated Diaphragm Pump merupakan pompa perpindahan positif yang menggunakan udara bertekanan untuk menggerakkan diafragma dan memindahkan cairan. Pompa ini dapat digunakan untuk berbagai kebutuhan industri, mulai dari transfer bahan kimia hingga pemindahan cairan dalam proses produksi.
Untuk mendapatkan kinerja yang sesuai, pemilihan AODD Pump perlu mempertimbangkan karakteristik cairan, kapasitas aliran, tekanan kerja, serta kompatibilitas material.
