Dalam proses produksi, kecepatan dan ketepatan pengukuran menjadi salah satu faktor penting untuk menjaga kualitas produk. Pemeriksaan dimensi secara manual dapat membutuhkan waktu, terutama ketika komponen yang diperiksa memiliki jumlah banyak dan harus melewati proses inspeksi secara berulang.
Instant Measuring Machine hadir sebagai solusi untuk melakukan pengukuran dimensi komponen secara cepat, akurat, dan efisien. Dengan sistem pengukuran berbasis optical imaging, alat ini mampu memeriksa berbagai karakteristik dimensi komponen tanpa memerlukan proses pengukuran manual satu per satu.
Apa Itu Instant Measuring Machine?

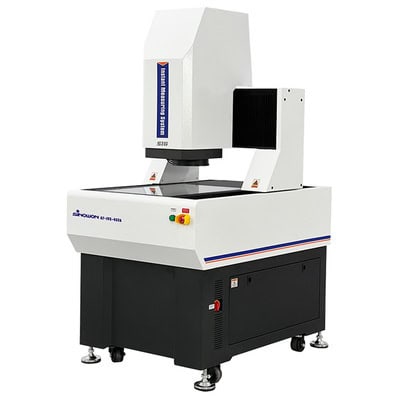

Instant Measuring Machine adalah alat ukur optik yang dirancang untuk melakukan pengukuran dimensi secara cepat dalam satu kali proses pengambilan gambar.
Berbeda dengan metode pengukuran konvensional yang umumnya membutuhkan kontak langsung antara alat ukur dan benda kerja, Instant Measuring Machine menggunakan kamera dan sistem optik untuk menangkap profil atau kontur objek. Sistem kemudian menganalisis gambar tersebut untuk mendapatkan informasi dimensi yang dibutuhkan.
Teknologi ini memungkinkan berbagai parameter seperti panjang, lebar, diameter, jarak, sudut, radius, dan karakteristik geometris lainnya diperiksa dengan lebih cepat.
Karena proses pengukurannya dapat dilakukan secara otomatis, Instant Measuring Machine sangat cocok digunakan pada proses quality control dan inspeksi produksi dengan volume tinggi.
Bagaimana Cara Kerja Instant Measuring Machine?
Secara umum, proses pengukuran pada Instant Measuring Machine berlangsung melalui beberapa tahap:
1.Meletakkan Benda Kerja
Komponen yang akan diperiksa ditempatkan pada area pengukuran mesin. Operator tidak perlu melakukan kontak langsung dengan permukaan benda untuk mendapatkan data dimensi.
2. Sistem Optik Mengambil Gambar
Kamera dan sistem pencahayaan menangkap gambar atau profil benda kerja dengan detail yang diperlukan untuk proses pengukuran.
3.Sistem Menganalisis Profil
Software pengukuran memproses gambar yang diperoleh untuk mengenali tepi, titik, garis, lingkaran, maupun bentuk geometris lainnya.
4.Hasil Pengukuran Ditampilkan
Data hasil pengukuran kemudian ditampilkan pada software sehingga operator dapat mengetahui dimensi dan toleransi komponen dengan lebih cepat.
Proses tersebut membuat pemeriksaan beberapa karakteristik dimensi dapat dilakukan dalam waktu yang jauh lebih singkat dibandingkan pengukuran manual.
Keunggulan Instant Measuring Machine
1. Pengukuran Lebih Cepat
Salah satu keunggulan utama Instant Measuring Machine adalah kecepatan inspeksi. Beberapa karakteristik dimensi dapat diperiksa dari satu proses pengambilan gambar sehingga waktu inspeksi dapat dikurangi.
Hal ini sangat membantu industri yang harus melakukan pemeriksaan terhadap komponen dalam jumlah besar.
2.Non-Contact Measurement
Pengukuran dilakukan menggunakan sistem optik sehingga benda kerja tidak harus disentuh secara langsung oleh probe atau alat ukur.
Metode ini cocok untuk komponen yang memiliki permukaan tertentu atau membutuhkan pemeriksaan tanpa kontak.
3.Hasil Pengukuran Lebih Konsisten
Dengan proses pengukuran yang dibantu sistem optik dan software, ketergantungan terhadap teknik pengukuran operator dapat dikurangi. Hal ini membantu menghasilkan proses inspeksi yang lebih konsisten.
4.Efisien untuk Produksi Massal
Dalam produksi dengan jumlah komponen yang tinggi, waktu inspeksi menjadi sangat penting. Instant Measuring Machine dapat membantu mempercepat proses pemeriksaan tanpa mengabaikan kebutuhan terhadap akurasi pengukuran.
5.Mendukung Quality Control
Hasil pengukuran dapat digunakan sebagai bagian dari proses quality control untuk memastikan komponen berada dalam batas dimensi dan toleransi yang telah ditentukan.
Parameter yang Dapat Diukur
Tergantung pada tipe dan konfigurasi mesin, Instant Measuring Machine dapat digunakan untuk mengukur berbagai karakteristik geometris, seperti:
- Panjang dan lebar
- Diameter luar dan diameter dalam
- Jarak antar fitur
- Radius
- Sudut
- Posisi titik
- Bentuk dan profil
- Dimensi lubang
- Geometri komponen
- Toleransi dimensi tertentu
Kemampuan pengukuran dapat berbeda pada setiap model, sehingga pemilihan mesin perlu disesuaikan dengan karakteristik komponen dan kebutuhan inspeksi.
Instant Measuring Machine vs Pengukuran Manual
Pengukuran manual menggunakan alat seperti caliper atau micrometer masih banyak digunakan untuk kebutuhan inspeksi tertentu. Namun, ketika jumlah komponen semakin banyak dan parameter yang diperiksa semakin kompleks, proses manual dapat membutuhkan waktu lebih lama.
Instant Measuring Machine menawarkan pendekatan berbeda dengan mengandalkan pengambilan gambar dan analisis optik.
| Aspek | Pengukuran Manual | Instant Measuring Machine |
|---|---|---|
| Metode | Kontak langsung | Optical / non-contact |
| Kecepatan | Bergantung pada operator | Cepat dan efisien |
| Jumlah Parameter | Terbatas per proses | Beberapa parameter dapat diperiksa sekaligus |
| Konsistensi | Dipengaruhi teknik operator | Dibantu sistem optik dan software |
| Produksi Volume Tinggi | Kurang efisien | Sangat sesuai |
| Quality Control | Cocok untuk pemeriksaan tertentu | Cocok untuk inspeksi berulang |
Aplikasi Instant Measuring Machine di Industri
Instant Measuring Machine dapat digunakan pada berbagai bidang industri yang membutuhkan pemeriksaan dimensi secara cepat dan konsisten.
Beberapa contoh aplikasinya antara lain:
1. Industri Otomotif
Digunakan untuk memeriksa dimensi berbagai komponen seperti part kendaraan, komponen mesin, dan komponen hasil proses machining.
2. Industri Elektronik
Cocok untuk pemeriksaan komponen kecil yang membutuhkan kontrol dimensi secara konsisten.
3. Industri Precision Machining
Dapat digunakan untuk memeriksa hasil proses machining seperti diameter, jarak, radius, sudut, dan profil komponen.
4. Industri Metal
Mendukung inspeksi dimensi komponen hasil cutting, stamping, machining, maupun proses manufaktur lainnya.
5. Quality Control dan Incoming Inspection
Selain digunakan di lini produksi, mesin juga dapat digunakan untuk melakukan pemeriksaan komponen yang masuk maupun verifikasi hasil produksi sebelum dikirim ke customer.
Kesimpulan
Instant Measuring Machine merupakan solusi pengukuran optik yang dirancang untuk membantu proses inspeksi dimensi secara cepat, akurat, konsisten, dan efisien. Dengan memanfaatkan sistem kamera, optik, pencahayaan, serta software pengukuran, berbagai karakteristik seperti diameter, panjang, jarak, sudut, radius, dan profil dapat diperiksa tanpa kontak langsung dengan benda kerja.
Teknologi ini sangat sesuai untuk kebutuhan quality control, precision machining, elektronik, otomotif, hingga produksi massal yang membutuhkan proses inspeksi cepat dan berulang. Dengan pemilihan spesifikasi yang tepat, Instant Measuring Machine dapat membantu meningkatkan efisiensi inspeksi sekaligus menjaga kualitas produk.
