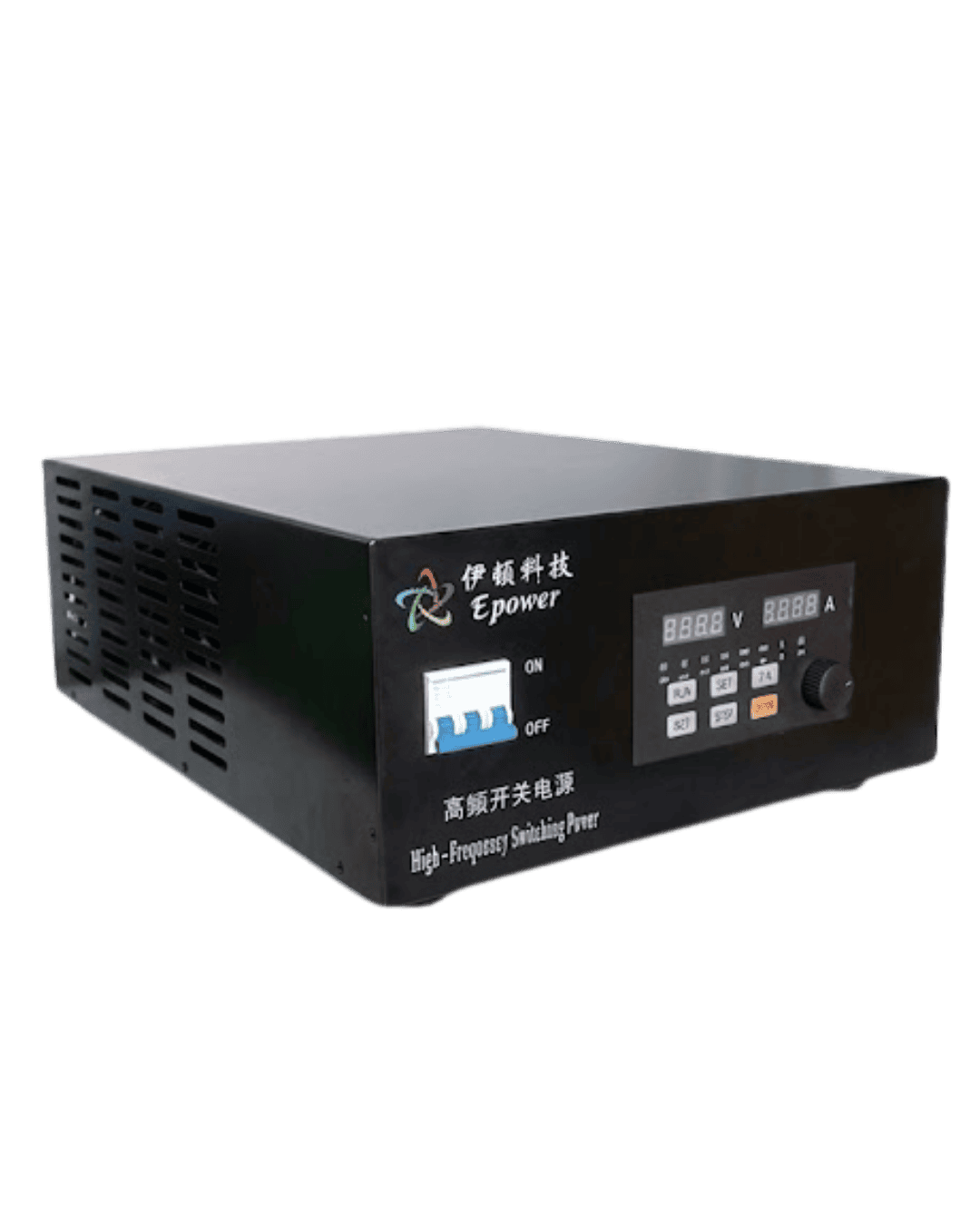

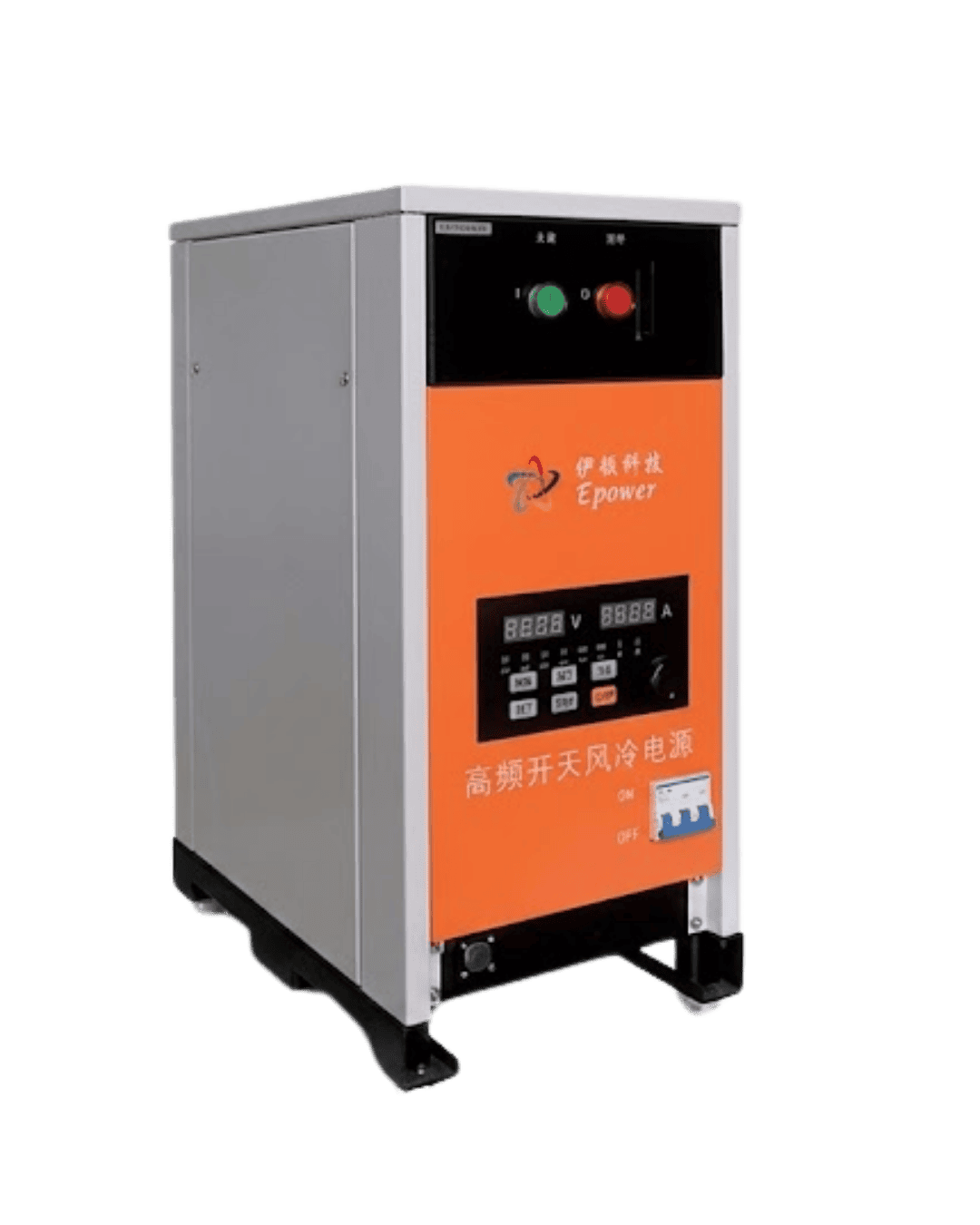

Air Cooled Rectifier Series 1000A-1500 A
Fitur
Dilengkapi dengan perlindungan terhadap:
- Tegangan berlebih (Over Voltage)
- Tegangan rendah (Under Voltage)
- Arus berlebih pada input maupun output
- Hubung singkat (Short Circuit)
- Suhu berlebih (Overheat)
Dapat dikonfigurasi dengan berbagai fitur tambahan, seperti:
- Timer
- Voltmeter dan Ammeter (meter listrik)
- Pengontrol suhu (Temperature Controller)
- Remote Control
- Rangkaian Filter
- Kontrol Pulsa (Pulse Control)
- Komunikasi kecepatan tinggi RS485
- Fitur tambahan lainnya sesuai kebutuhan.
Deskripsi Produk
Air Cooled Rectifier Series 1000A–1500A merupakan penyearah arus DC berkapasitas tinggi yang dirancang untuk memenuhi kebutuhan proses elektroplating industri. Menggunakan sistem pendinginan udara, rectifier ini menghasilkan output yang stabil dan efisien, serta dilengkapi sistem proteksi untuk memastikan proses produksi tetap aman, andal, dan beroperasi secara optimal.
Keunggulan Produk
- Sistem pendinginan udara (Air Cooling) yang menjaga suhu kerja tetap optimal pada aplikasi berkapasitas tinggi.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengoptimalkan konsumsi energi.
- Dilengkapi perlindungan terhadap overvoltage, undervoltage, overcurrent (input & output), short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, voltmeter & ammeter, temperature controller, remote control, pulse control, komunikasi RS485, serta rangkaian filter sesuai kebutuhan aplikasi.
- Umur pakai lebih dari 000 jam, menjadikannya solusi yang andal untuk proses produksi beroperasi secara terus-menerus.
Aplikasi
- Industri elektroplating berkapasitas besar
- Pelapisan logam dekoratif dan fungsional
- Industri elektronik dan komponen listrik
- Industri manufaktur dan fabrikasi logam
- Berbagai aplikasi yang membutuhkan catu daya DC berarus tinggi
Technical Specifications
A. Parameter Masukan
| Parameter | 1000A.6V | 1000A.12V | 1000A.15V | 1500A.6V | 1500A.12V | 1500A.15V |
| Tegangan Masuk | 3 Fasa AC 380V | 3 Fasa AC 380V | 3 Fasa AC 380V | 3 Fasa AC 380V | 3 Fasa AC 380V | 3 Fasa AC 380V |
| Frekuensi Masuk | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 1000A.6V | 1000A.12V | 1000A.15V | 1500A.6V | 1500A.12V | 1500A.15V | |
| Tegangan Keluaran | 0–6 V | 0–12 V | 0–15 V | 0–6 V | 0–12 V | 0–15 V | |
| Arus Keluaran | 0–1000 A | 0–1000 A | 0–1000 A | 0–1500 A | 0–1500 A | 0–1500 A | |
| Frekuensi Inverter | 15–21 kHz | 15–21 kHz | 15–21 kHz | 15–21 kHz | 15–21 kHz | 15–21 kHz | |
| Ripple (PP) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | |
| Daya Keluaran Maksimum | 6 kW | 12 kW | 15 kW | 9 kW | 18 kW | 22,5 kW | |
| Faktor Daya | ≥ 0,9 | ≥ 0,9 | ≥ 0,9 | ≥ 0,9 | ≥ 0,9 | ≥ 0,9 | |
| Stabilitas Tegangan | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% | |
| Stabilitas Arus | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% | ≤ 1% |
C. Parameter Lainnya
| Parameter | 1000A.6V | 1000A.12V | 1000A.15V | 1500A.6V | 1500A.12V | 1500A.15V |
| Efisiensi | ≥ 85% | ≥ 85% | ≥ 85% | ≥ 85% | ≥ 85% | ≥ 85% |
| Metode Pendinginan | Pendingin Udara | Pendingin Udara | Pendingin Udara | Pendingin Udara | Pendingin Udara | Pendingin Udara |
| Perlindungan Suhu Tinggi | 85°C | 85°C | 85°C | 85°C | 85°C | 85°C |
| Umur Pakai Rata-rata | > 50.000 jam | > 50.000 jam | > 50.000 jam | > 50.000 jam | > 50.000 jam | > 50.000 jam |
| Berat | 40,5 kg | 40,5 kg | 40,5 kg | 42 kg | 43 kg | 44 kg |
| Dimensi Unit (P × L × T) | 300 × 530 × 650 mm | 300 × 530 × 650 mm | 300 × 530 × 650 mm | 300 × 530 × 650 mm | 300 × 530 × 650 mm | 300 × 530 × 650 mm |
| Dimensi Output Tembaga (termasuk pelat tembaga) | 455 × 650 × 230 mm | 455 × 650 × 230 mm | 455 × 650 × 230 mm | 455 × 650 × 230 mm | 455 × 650 × 230 mm | 455 × 650 × 230 mm |
