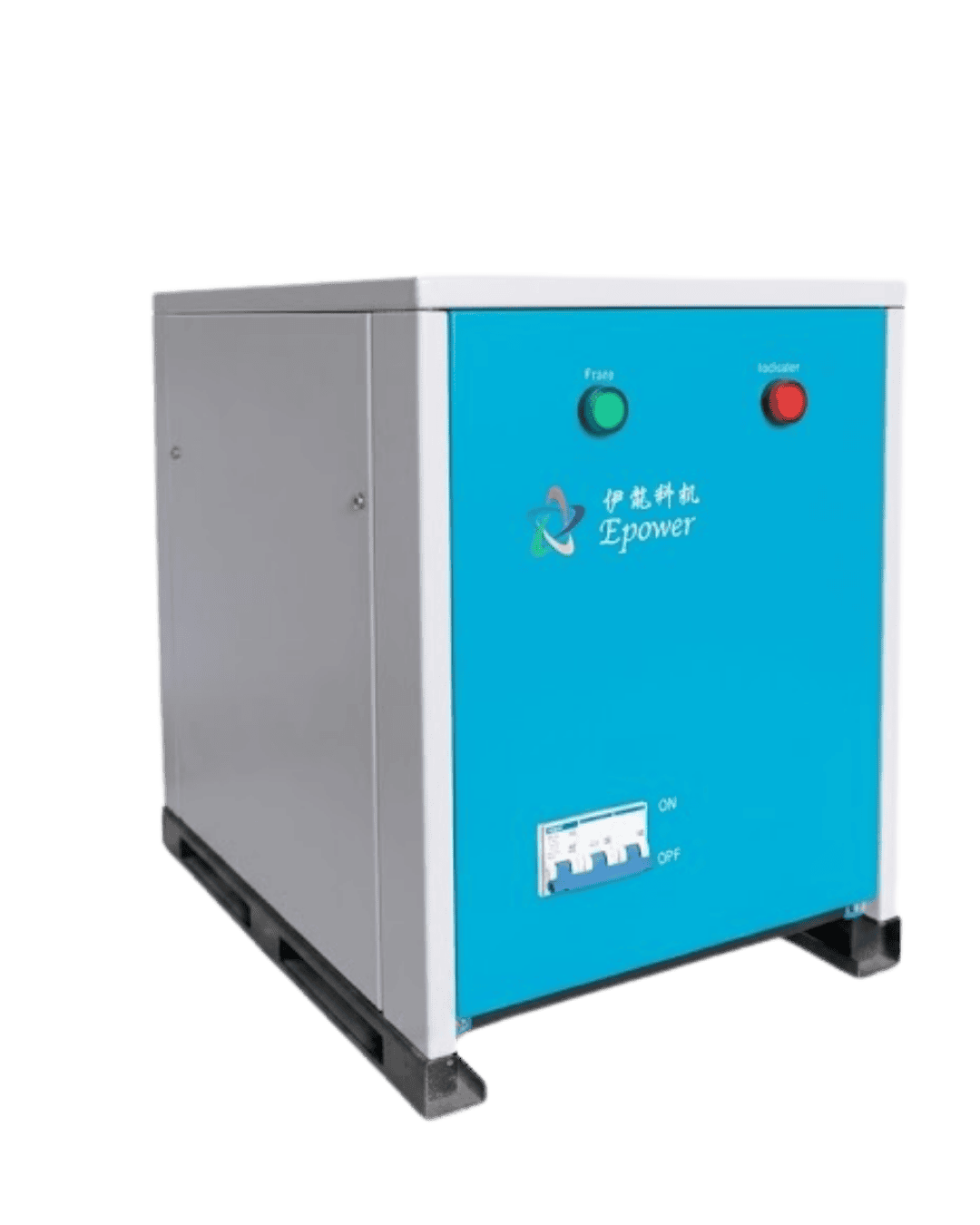

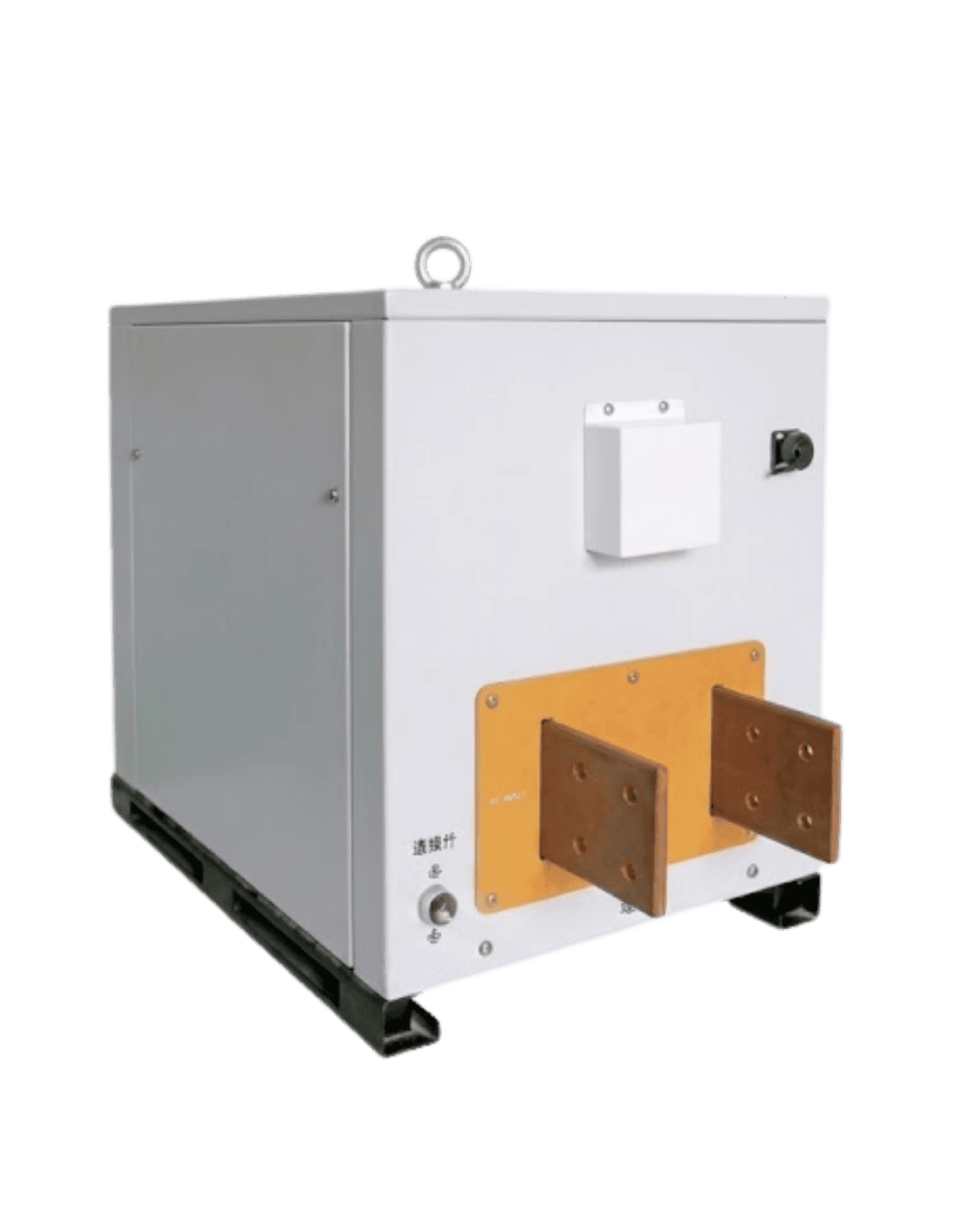

Water Cooled Rectifier Series 2000A–3000A
Fitur Perlindungan
Rectifier ini dilengkapi dengan berbagai sistem perlindungan, antara lain:
- Perlindungan kehilangan fase (Phase Loss)
- Perlindungan tegangan lebih (Over Voltage)
- Perlindungan tegangan rendah (Under Voltage)
- Perlindungan hubung singkat (Short Circuit)
- Perlindungan arus lebih (Over Current) pada sisi input maupun output
- Perlindungan suhu berlebih (Overheat)
Selain itu, perangkat dapat dilengkapi dengan fitur tambahan, seperti:
- Timer
- Meter listrik (Power Meter)
- Pengatur suhu (Temperature Controller)
- Remote Control
- Filter Circuit
- Pulse Control
- Komunikasi berkecepatan tinggi RS485
- Fitur lainnya sesuai kebutuhan.
Deskripsi Produk
Water Cooled Rectifier Series 2000A–3000A merupakan penyearah arus DC berkapasitas tinggi yang dirancang untuk kebutuhan proses elektroplating industri. Dengan sistem pendinginan air, rectifier ini menghasilkan output yang stabil dan efisien, serta mendukung performa yang andal untuk proses produksi yang berlangsung secara kontinu.
Keunggulan Produk
- Sistem pendinginan air (Water Cooling) yang efektif menjaga suhu kerja tetap optimal pada aplikasi berarus tinggi.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengoptimalkan penggunaan energi.
- Dilengkapi sistem proteksi terhadap phase loss, overvoltage, undervoltage, overcurrent (input & output), short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, power meter, temperature controller, remote control, filter circuit, pulse control, komunikasi RS485, serta fitur lainnya yang dapat disesuaikan dengan kebutuhan aplikasi.
- Umur pakai hingga ≥50.000 jam, menjadikannya solusi yang andal untuk pengoperasian industri dalam jangka panjang.
Aplikasi
- Industri elektroplating berkapasitas tinggi
- Pelapisan logam dekoratif dan fungsional
- Industri elektronik dan komponen listrik
- Industri manufaktur dan fabrikasi logam
- Berbagai aplikasi yang membutuhkan catu daya DC dengan sistem pendinginan air dan arus hingga 3000A
Technical Specifications
A. Parameter Masukan
| Parameter | 2000A.6V | 2000A.12V | 2000A.15V | 3000A.6V | 3000A.12V | 3000A.15V |
| Tegangan Input | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa |
| Frekuensi Input | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 2000A.6V | 2000A.12V | 2000A.15V | 3000A.6V | 3000A.12V | 3000A.15V |
| Tegangan Output | 0–6 V | 0–12 V | 0–15 V | 0–6 V | 0–12 V | 0–15 V |
| Arus Output | 0–2000 A | 0–2000 A | 0–2000 A | 0–3000 A | 0–3000 A | 0–3000 A |
| Frekuensi Inverter | 15 kHz ±2 kHz | 18 kHz ±2 kHz | 18 kHz ±2 kHz | 18 kHz ±2 kHz | 18 kHz ±2 kHz | 18 kHz ±2 kHz |
| Ripple (Vp-p) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Daya Output Maksimum | 12 kW | 24 kW | 30 kW | 18 kW | 36 kW | 45 kW |
| Faktor Daya (Power Factor) | ≥0,9 | ≥0,9 | ≥0,9 | ≥0,9 | ≥0,9 | ≥0,9 |
| Stabilitas Tegangan | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
| Stabilitas Arus | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
C. Parameetr Lainnya
| Parameter | 2000A Series | 3000A Series |
| Efisiensi | ≥85% | ≥85% |
| Metode Pendinginan | Pendingin Air (Water Cooling) | Pendingin Air (Water Cooling) |
| Perlindungan Suhu Tinggi | 75°C | 75°C |
| Umur Pakai Rata-rata | ≥50.000 jam | ≥50.000 jam |
| Berat | 85 kg | 100 kg |
| Dimensi (P × L × T) | 400 × 670 × 510 mm | 400 × 670 × 510 mm |
