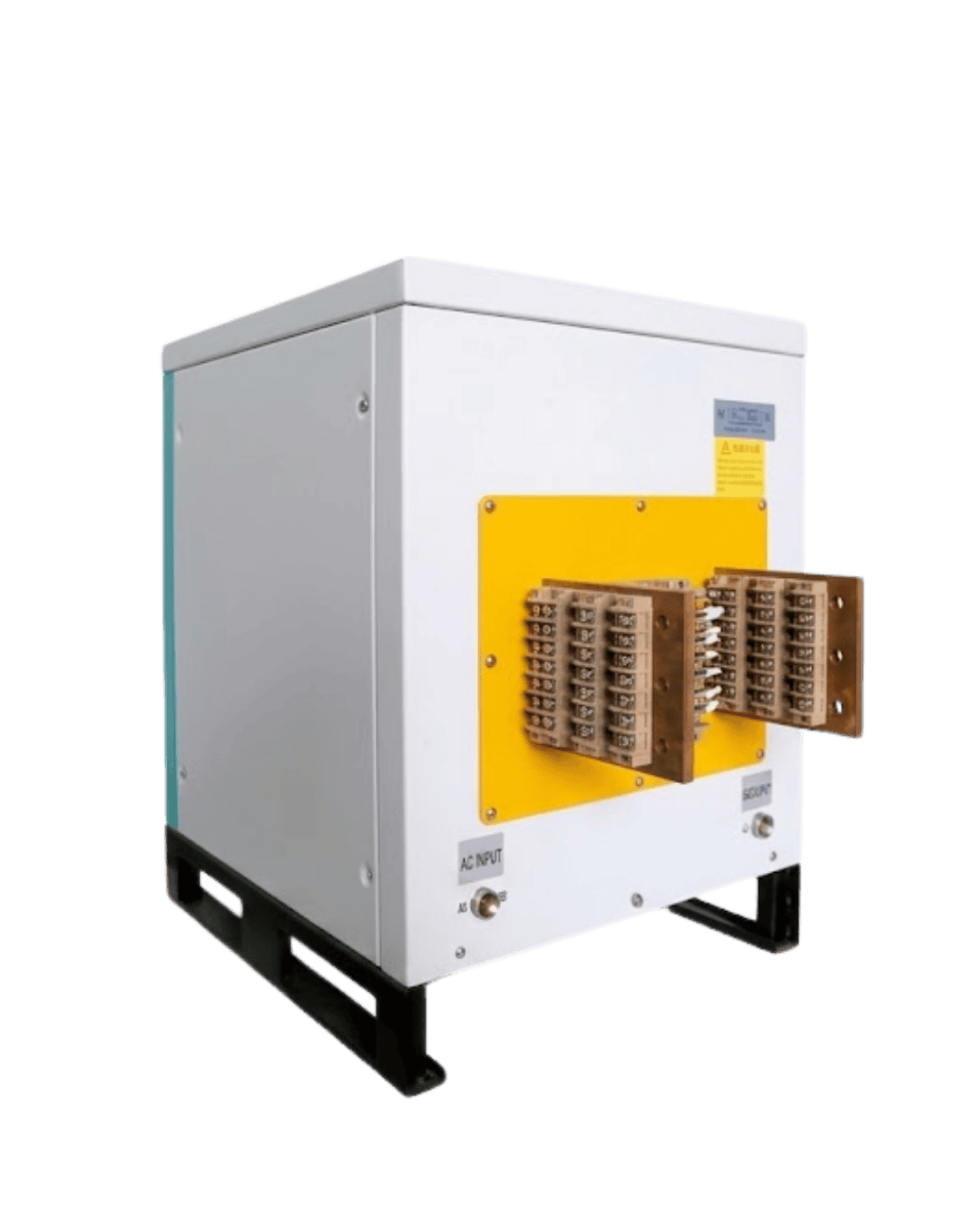

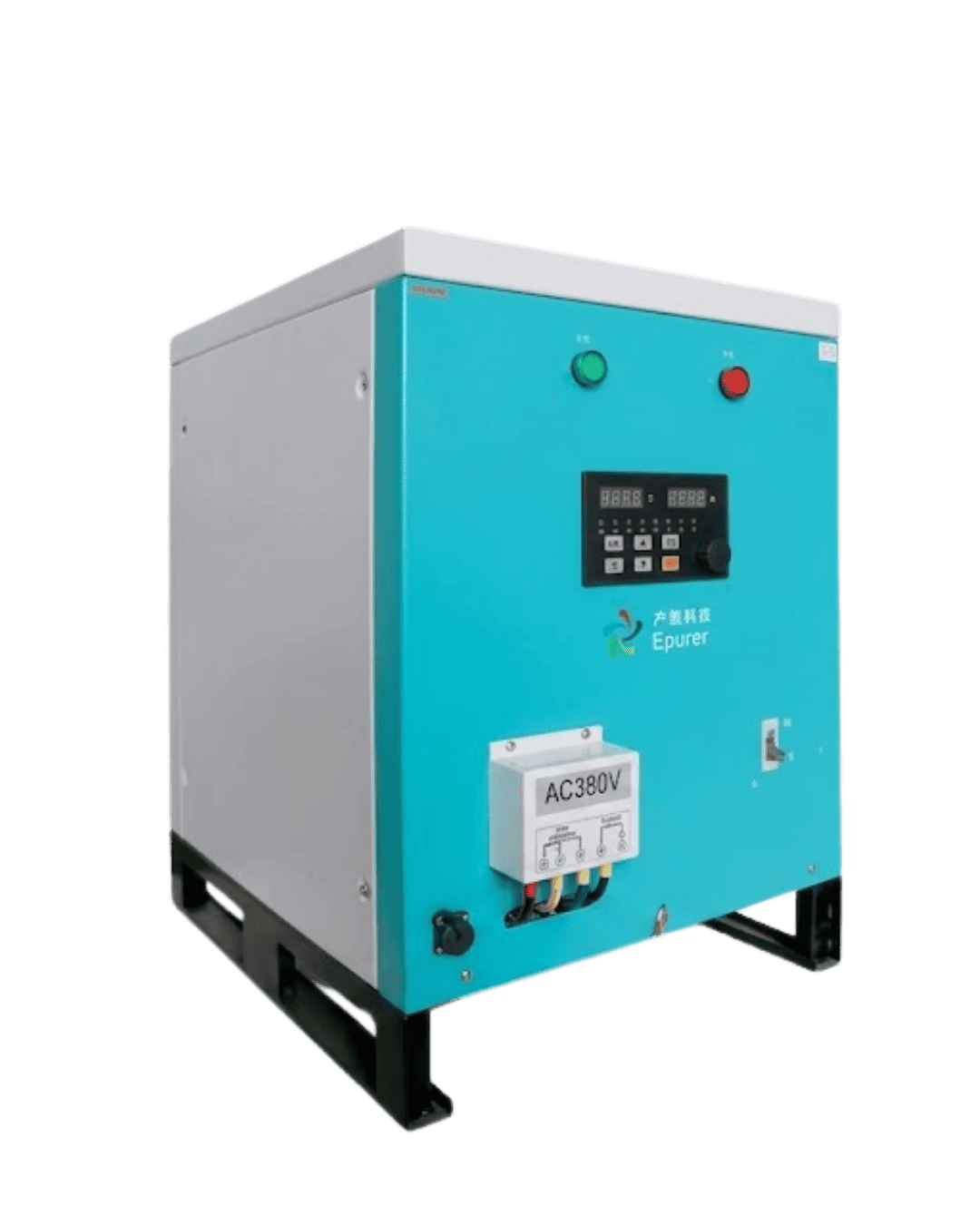

Water Cooled Rectifier Series 4000A–6000A
Fitur Perlindungan
Rectifier ini dilengkapi dengan berbagai sistem perlindungan, antara lain:
- Perlindungan kehilangan fase (Phase Loss)
- Perlindungan tegangan lebih (Over Voltage)
- Perlindungan tegangan rendah (Under Voltage)
- Perlindungan hubung singkat (Short Circuit)
- Perlindungan arus lebih (Over Current) pada sisi input maupun output
- Perlindungan suhu berlebih (Overheat)
Selain itu, perangkat dapat dilengkapi dengan fitur tambahan, seperti:
- Timer
- Meter listrik (Power Meter)
- Pengatur suhu (Temperature Controller)
- Remote Control
- Filter Circuit
- Pulse Control
- Komunikasi berkecepatan tinggi RS485
- Fitur lainnya sesuai kebutuhan.
Deskripsi Produk
Water Cooled Rectifier Series 4000A–6000A merupakan penyearah arus DC berkapasitas tinggi yang dirancang untuk memenuhi kebutuhan proses elektroplating industri berskala besar. Dengan sistem pendinginan air, rectifier ini menghasilkan performa yang stabil dan efisien, sehingga mendukung proses produksi yang andal dan berkelanjutan.
Keunggulan Produk
- Sistem pendinginan air (Water Cooling) yang efektif menjaga suhu kerja pada aplikasi berarus sangat tinggi.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengoptimalkan penggunaan energi.
- Dilengkapi sistem proteksi terhadap phase loss, overvoltage, undervoltage, overcurrent (input & output), short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, power meter, temperature controller, remote control, filter circuit, pulse control, komunikasi RS485, serta fitur lainnya yang dapat disesuaikan dengan kebutuhan aplikasi.
- Umur pakai hingga ≥50.000 jam, sehingga ideal untuk aplikasi industri yang beroperasi secara kontinu.
Aplikasi
- Industri elektroplating berkapasitas besar
- Pelapisan logam dekoratif dan fungsional
- Industri elektronik dan komponen listrik
- Industri manufaktur dan fabrikasi logam
- Berbagai aplikasi yang membutuhkan catu daya DC dengan sistem pendinginan air hingga 6000A
Technical Specifications
A. Parameter Masukan
| Parameter | 4000A.12V | 5000A.12V | 6000A.12V |
| Tegangan Input | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa |
| Frekuensi Input | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 4000A.12V | 5000A.12V | 6000A.12V |
| Tegangan Output | 0–12 V | 0–12 V | 0–12 V |
| Arus Output | 0–4000 A | 0–5000 A | 0–6000 A |
| Frekuensi Inverter | 15 kHz ±2 kHz | 15 kHz ±2 kHz | 15 kHz ±2 kHz |
| Ripple (Vp-p) | ≤3% | ≤3% | ≤3% |
| Daya Output Maksimum | 24 kW | 48 kW | 72 kW |
| Faktor Daya (Power Factor) | ≥0,9 | ≥0,9 | ≥0,9 |
| Stabilitas Tegangan | ≤1% | ≤1% | ≤1% |
| Stabilitas Arus | ≤1% | ≤1% | ≤1% |
C. Parameter Lainnya
| Parameter | 4000A.12V | 5000A.12V | 6000A.12V |
| Efisiensi | ≥85% | ≥85% | ≥85% |
| Metode Pendinginan | Pendingin Air (Water Cooling) | Pendingin Air (Water Cooling) | Pendingin Air (Water Cooling) |
| Perlindungan Suhu Tinggi | 75°C | 75°C | 75°C |
| Umur Pakai Rata-rata | ≥50.000 jam | ≥50.000 jam | ≥50.000 jam |
| Berat | 139 kg | 139 kg | 139 kg |
| Dimensi (P × L × T) | 550 × 600 × 720 mm | 550 × 600 × 720 mm | 550 × 600 × 720 mm |
