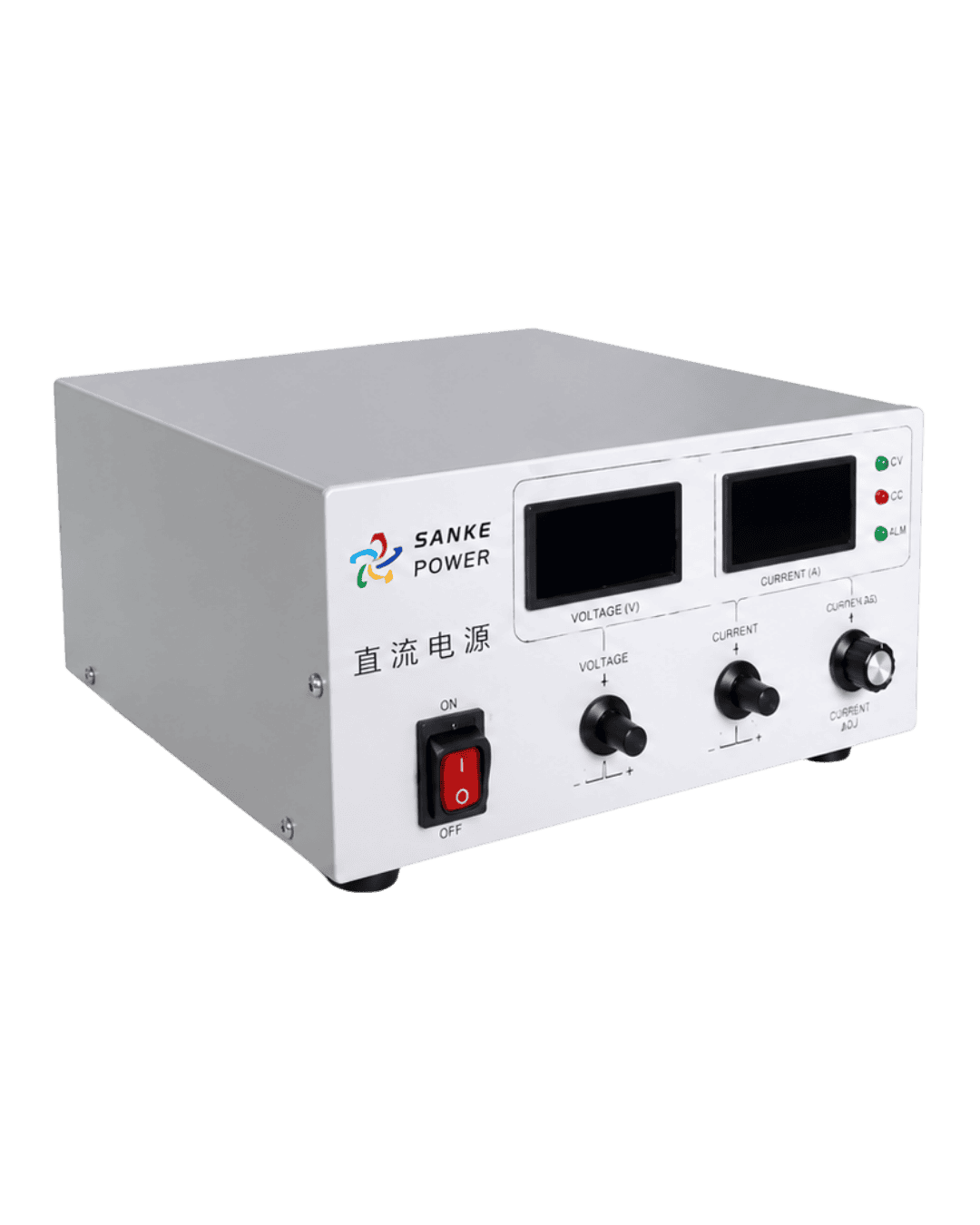

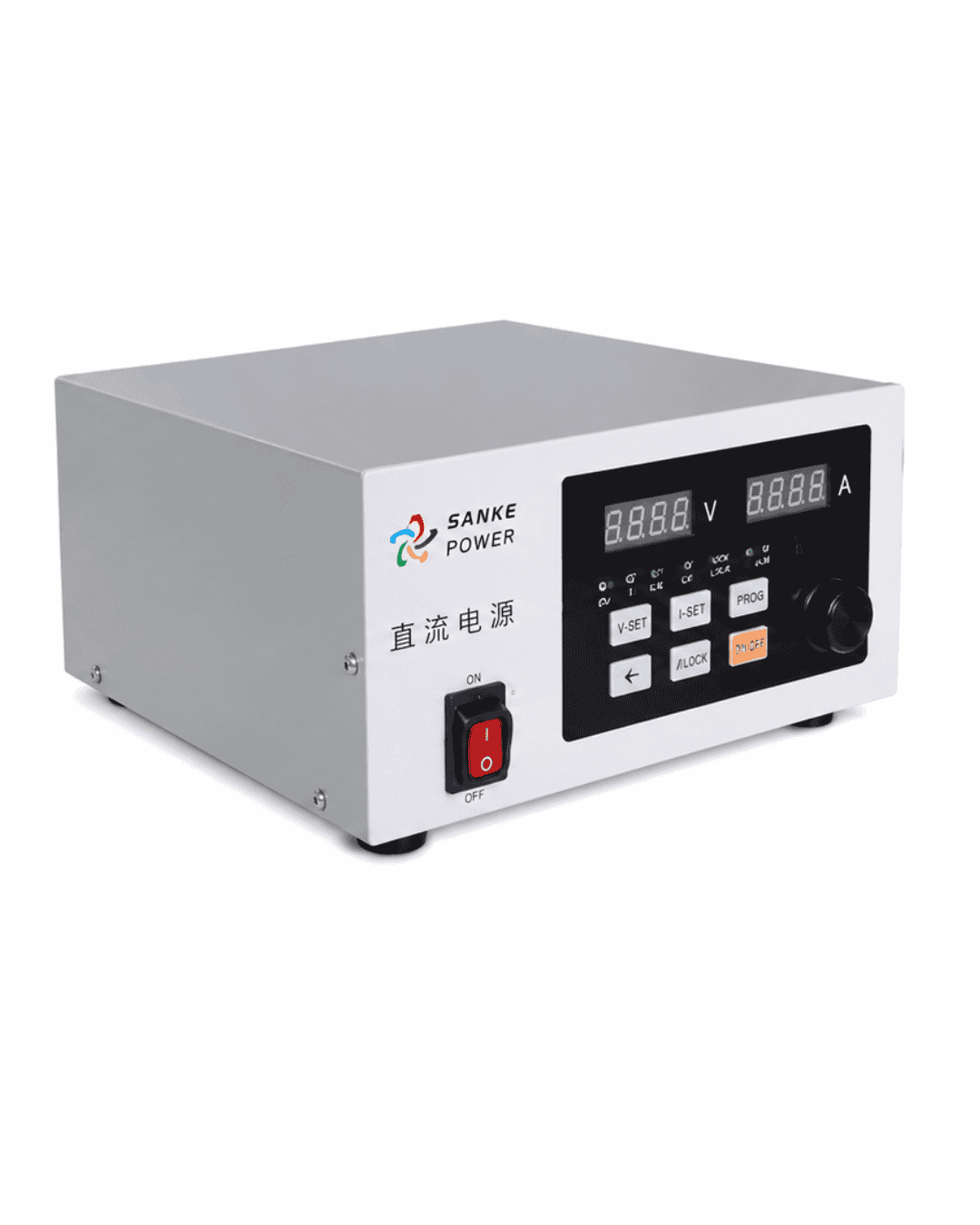

Air Cooled Rectifier Series 10A–20A
Fitur
- Perlindungan terhadap tegangan berlebih (overvoltage) dan tegangan rendah (undervoltage).
- Perlindungan arus lebih (overcurrent).
- Perlindungan hubung singkat (short circuit).
- Perlindungan suhu berlebih (overheat).
Dapat dilengkapi dengan:
- Timer
- Pengukur listrik (electricity meter)
- Kontrol suhu
- Kontrol jarak jauh (remote control)
- Rangkaian filter
- Kontrol pulsa (pulse control)
- Komunikasi berkecepatan tinggi RS485
- Dan fitur tambahan lainnya.
Deskripsi Produk
Air Cooled Rectifier Series 10A–20A merupakan penyearah arus DC dengan sistem pendinginan udara alami yang dirancang untuk memberikan performa stabil dan efisien pada berbagai aplikasi elektroplating. Dengan desain yang ringkas serta sistem proteksi yang lengkap, rectifier ini mendukung proses produksi yang optimal sekaligus memastikan keamanan dan keandalan selama pengoperasian.
Keunggulan Produk
- Sistem pendinginan alami (Natural Cooling) yang bekerja tanpa kipas sehingga lebih senyap dan minim perawatan.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu menghemat konsumsi energi.
- Dilengkapi proteksi overvoltage, undervoltage, overcurrent, short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, electricity meter, kontrol suhu, remote control, pulse control, komunikasi RS485, serta rangkaian filter sesuai kebutuhan aplikasi.
Aplikasi
- Proses elektroplating skala kecil hingga menengah
- Pelapisan komponen elektronik
- Industri logam dan manufaktur
- Laboratorium dan fasilitas penelitian
- Berbagai aplikasi yang membutuhkan catu daya DC dengan output stabil
Technical Specifications
A. Parameter Masukan
| Parameter Masukan | 10A.6V | 10A.12V | 10A.18V | 20A.6V | 20A.12V | 20A.18V |
| Tegangan Masukan (Input Voltage) | AC 220V Fase Tunggal | AC 220V Fase Tunggal | AC 220V Fase Tunggal | AC 220V Fase Tunggal | AC 220V Fase Tunggal | AC 220V Fase Tunggal |
| Frekuensi Masukan (Input Frequency) | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 10A.6V | 10A.12V | 10A.18V | 20A.6V | 20A.12V | 20A.18V |
| Tegangan Keluaran | 0–6V DC | 0–12V DC | 0–18V DC | 0–6V DC | 0–12V DC | 0–18V DC |
| Arus Keluaran | 0–10A DC | 0–10A DC | 0–10A DC | 0–20A DC | 0–20A DC | 0–20A DC |
| Frekuensi Inverter | 80 kHz ± 5 kHz | 80 kHz ± 5 kHz | 80 kHz ± 5 kHz | 80 kHz ± 5 kHz | 80 kHz ± 5 kHz | 80 kHz ± 5 kHz |
| Ripple (Vp-p) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Daya Maksimum | 60 W | 120 W | 180 W | 120 W | 240 W | 360 W |
| Faktor Daya (Power Factor) | ≥0,90 | ≥0,90 | ≥0,90 | ≥0,90 | ≥0,90 | ≥0,90 |
| Stabilitas Tegangan | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
| Stabilitas Arus | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
C. Parameter Lainnya
| Parameter | Nilai |
| Efisiensi | ≥85% |
| Metode Pendinginan | Pendinginan alami (Natural Cooling) |
| Proteksi Suhu | 85°C |
| Umur Pakai Rata-rata | >50.000 jam |
| Berat | 6,5 kg (10A) / 8,5 kg (20A) |
| Dimensi (P × L × T) | 310 × 260 × 140 mm (termasuk pelat keluaran) |
