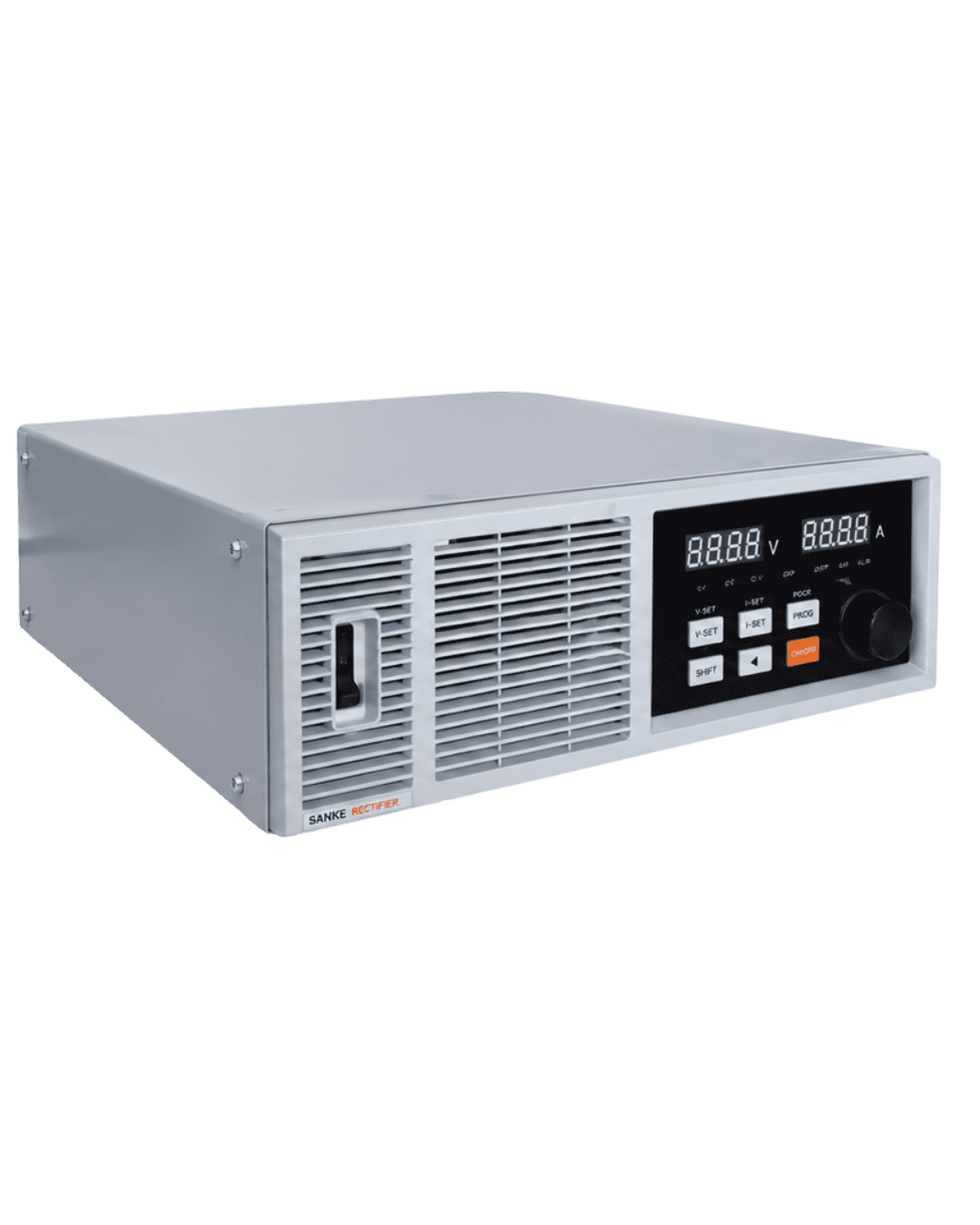

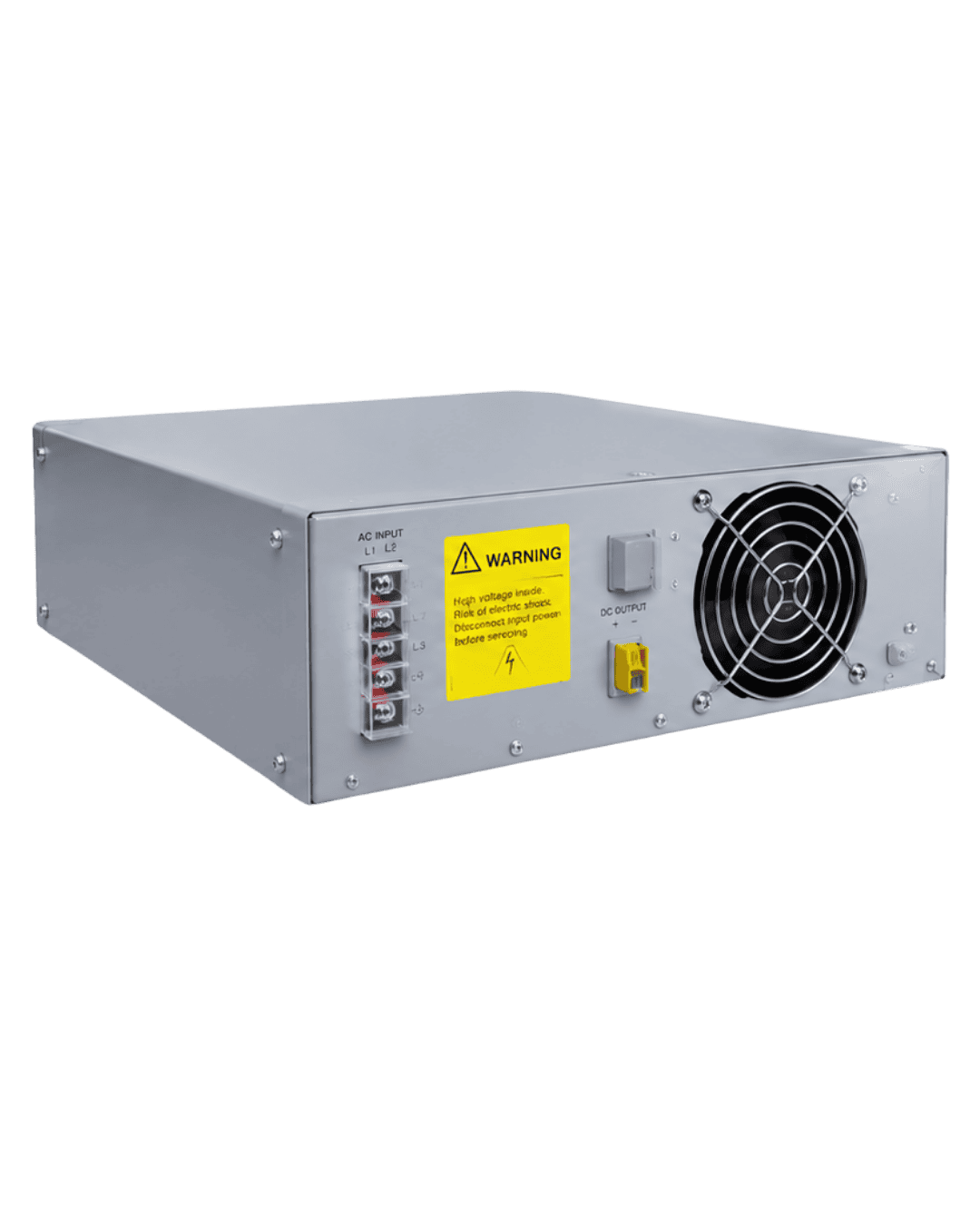

Air Cooled Rectifier Series 30A-300A
Fitur
- Perlindungan terhadap tegangan berlebih (overvoltage) dan tegangan rendah (undervoltage).
- Perlindungan terhadap arus berlebih (overcurrent) pada input maupun output.
- Perlindungan hubung singkat (short circuit).
- Perlindungan suhu berlebih (overheat).
Dapat dilengkapi dengan berbagai fitur tambahan, seperti:
- Timer
- Pengukur konsumsi listrik (electricity meter)
- Pengontrol suhu
- Remote control
- Rangkaian filter
- Kontrol pulsa (pulse control)
- Komunikasi berkecepatan tinggi RS485
- Dan fitur opsional lainnya.
Deskripsi Produk
Air Cooled Rectifier Series 30A–300A merupakan penyearah arus DC yang dirancang untuk memenuhi kebutuhan proses elektroplating dengan performa stabil dan efisien. Menggunakan sistem pendinginan udara, rectifier ini menghasilkan output yang presisi serta dilengkapi sistem proteksi untuk memastikan proses produksi tetap aman dan andal.
Keunggulan Produk
- Sistem pendinginan udara (Air Cooling) yang efektif menjaga suhu kerja tetap optimal.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengurangi konsumsi energi.
- Dilengkapi proteksi overvoltage, undervoltage, overcurrent (input & output), short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, electricity meter, kontrol suhu, remote control, pulse control, komunikasi RS485, serta rangkaian filter sesuai kebutuhan aplikasi.
- Umur pakai lebih dari 50.000 jam, sehingga cocok untuk penggunaan industri secara berkelanjutan.
Aplikasi
- Industri elektroplating
- Pelapisan logam dekoratif dan fungsional
- Pelapisan komponen elektronik
- Industri manufaktur dan fabrikasi logam
- Berbagai proses yang membutuhkan catu daya DC berkapasitas menengah hingga tinggi
Technical Specifications
A. Parameter Masukan
| Parameter | 30A | 50A | 100A | 150A | 200A | 300A |
| Tegangan Masukan (Input Voltage) | AC 220V Fase Tunggal | AC 220V Fase Tunggal | AC 220V Fase Tunggal | AC 220V Fase Tunggal 220V | AC 220V Fase Tunggal | AC 380V 3 Fasa |
| Frekuensi Masukan (Input Frequency) | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 30A | 50A | 100A | 150A | 200A | 300A |
| Tegangan Keluaran (Output Voltage) | 0–15V DC | 0–15V DC | 0–15V DC | 0–15V DC | 0–15V DC | 0–15V AC* |
| Arus Keluaran (Output Current) | 0–30A DC | 0–50A DC | 0–100A DC | 0–150A | 0–200A | 0–300A |
| Frekuensi Inverter | 38 kHz ± 2 kHz | 38 kHz ± 2 kHz | 38 kHz ± 2 kHz | 38 kHz ± 2 kHz | 38 kHz ± 2 kHz | 38 kHz ± 2 kHz |
| Ripple (Vp-p) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Daya Maksimum | 0–450W | 0–450W | 0–1500W | 0–2250W | 0–3000W | 0–4500W |
| Faktor Daya (Power Factor) | ≥0,90 | ≥0,90 | ≥0,90 | ≥0,90 | ≥0,90 | ≥0,90 |
| Stabilitas Tegangan | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
| Stabilitas Arus | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% | ≤1% |
C. Parameter Lainnya
| Parameter | 30A | 50A | 100A | 150A | 200A | 300A |
| Efisiensi | ≥85% | ≥85% | ≥85% | ≥85% | ≥85% | ≥85% |
| Metode Pendinginan | Pendinginan Udara | Pendinginan Udara | Pendinginan Udara | Pendinginan Udara | Pendinginan Udara | Pendinginan Udara |
| Proteksi Suhu | 85°C | 85°C | 85°C | 85°C | 85°C | 85°C |
| Umur Pakai Rata-rata | >50.000 jam | >50.000 jam | >50.000 jam | >50.000 jam | >50.000 jam | >50.000 jam |
| Berat | 10 kg | 11,5 kg | 12 kg | 13 kg | 13 kg | 15,6 kg |
| Dimensi (P × L × T) | 310 × 260 × 140 mm / 460 × 430 × 160 mm | 460 × 430 × 160 mm | 460 × 430 × 160 mm | 460 × 430 × 160 mm | 460 × 430 × 160 mm | 550 × 430 × 160 mm |
