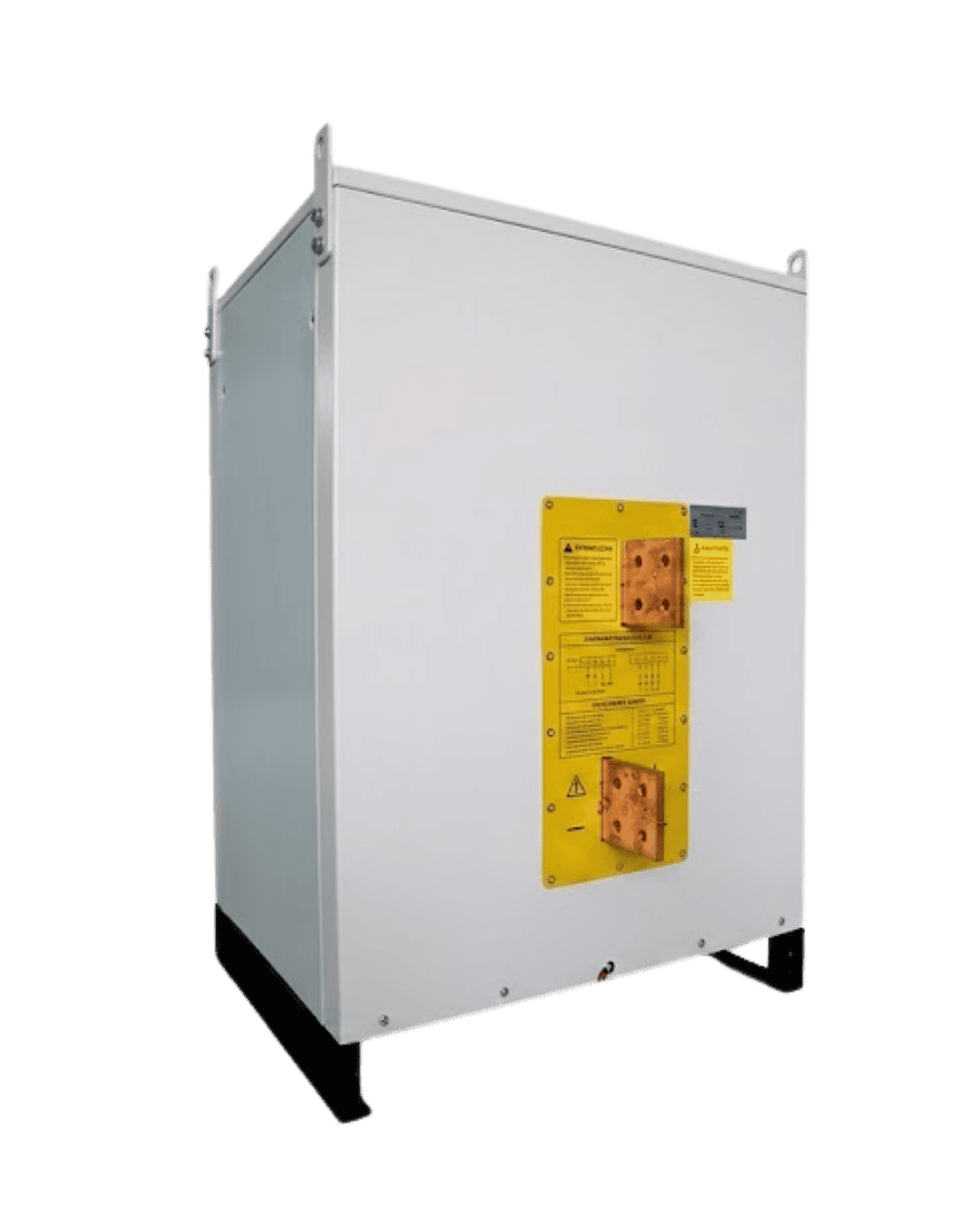

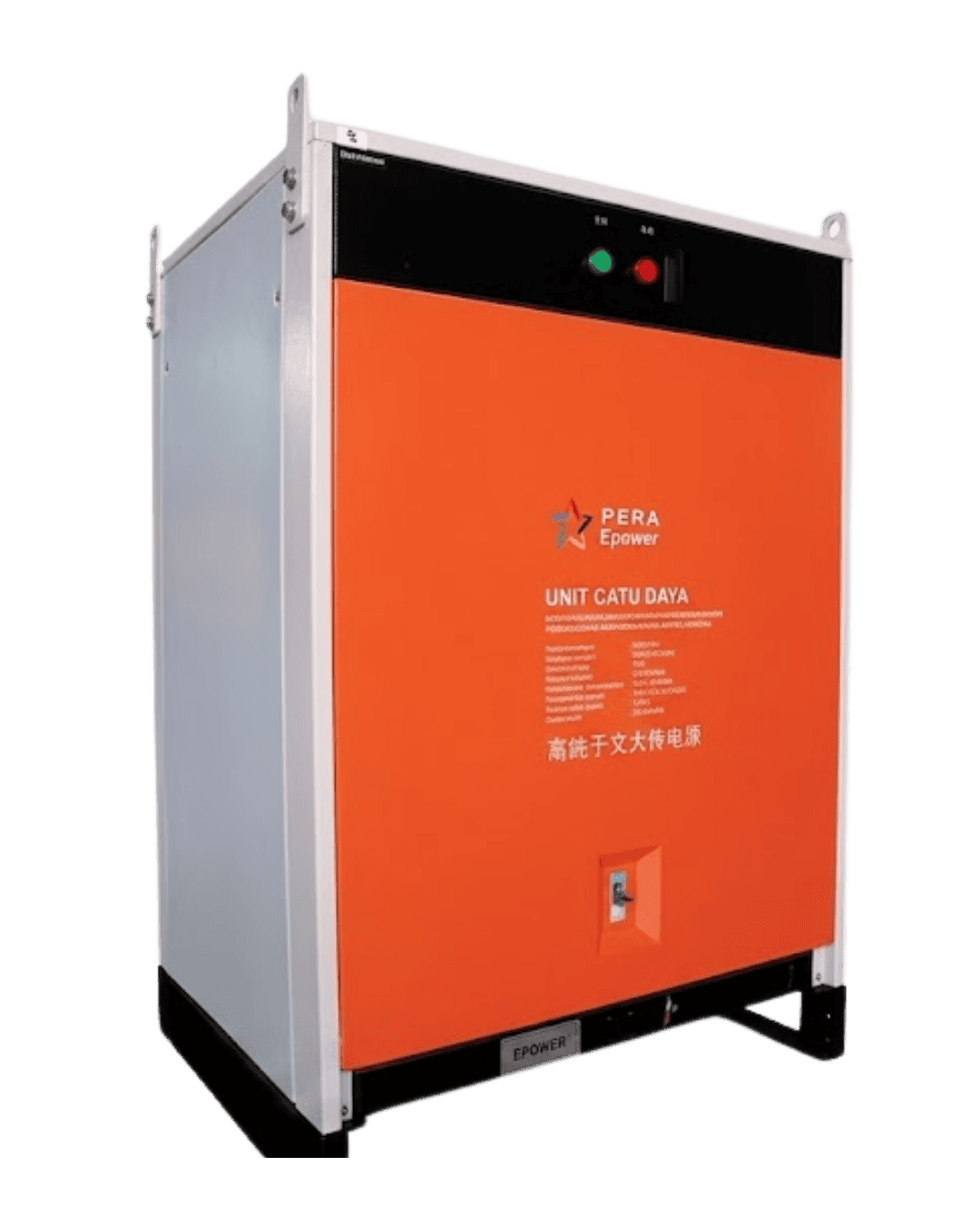

Air Cooled Rectifier Series 4000A–5000A
Fitur Perlindungan
- Perlindungan terhadap kehilangan fase (phase loss).
- Perlindungan tegangan lebih (overvoltage).
- Perlindungan tegangan rendah (undervoltage).
- Perlindungan hubung singkat (short circuit).
- Perlindungan arus lebih (overcurrent) pada input maupun output.
- Perlindungan terhadap suhu berlebih (overheat).
Selain itu, perangkat dapat dilengkapi dengan berbagai fitur opsional, seperti:
- Timer
- Meter listrik (Power Meter)
- Pengatur suhu (Temperature Control)
- Remote Control
- Filter Circuit
- Pulse Control
- Komunikasi RS485
- Dan fitur lainnya sesuai kebutuhan.
Deskripsi Produk
Air Cooled Rectifier Series 4000A–5000A merupakan penyearah arus DC berkapasitas sangat tinggi yang dirancang untuk memenuhi kebutuhan proses elektroplating industri berskala besar. Dengan sistem pendinginan udara (air cooling), rectifier ini mampu menghasilkan output yang stabil, efisiensi tinggi, serta dilengkapi sistem proteksi menyeluruh untuk mendukung pengoperasian yang aman, andal, dan berkesinambungan pada aplikasi industri berat.
Keunggulan Produk
- Sistem pendinginan udara (Air Cooling) yang menjaga performa tetap optimal pada pengoperasian berkapasitas tinggi.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengoptimalkan konsumsi energi.
- Dilengkapi sistem proteksi terhadap phase loss, overvoltage, undervoltage, overcurrent (input & output), short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, power meter, temperature controller, remote control, filter circuit, pulse control, komunikasi RS485, serta fitur lainnya yang dapat disesuaikan dengan kebutuhan aplikasi.
- Umur pakai hingga ≥50.000 jam, sehingga ideal untuk operasi industri secara terus-menerus.
Aplikasi
- Industri elektroplating berkapasitas sangat tinggi
- Pelapisan logam dekoratif dan fungsional
- Industri manufaktur dan fabrikasi logam
- Industri elektronik dan komponen listrik
- Berbagai aplikasi yang membutuhkan catu daya DC hingga 5000A
Technical Specifications
A. Parameter Masukan
| Parameter Masukan | 3000A.6V | 3000A.12V | 3000A.15V |
| Tegangan Input | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa |
| Frekuensi Input | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 3000A.6V | 3000A.12V | 3000A.15V |
| Tegangan Output | 0–6 V | 0–12 V | 0–15 V |
| Arus Output | 0–3000 A | 0–3000 A | 0–3000 A |
| Frekuensi Inverter | 15 kHz ±2 kHz | 15 kHz ±2 kHz | 15 kHz ±2 kHz |
| Ripple (Vp-p) | ≤3% | ≤3% | ≤3% |
| Daya Output Maksimum | 18 kW | 36 kW | 45 kW |
| Faktor Daya (Power Factor) | ≥0,9 | ≥0,9 | ≥0,9 |
| Stabilitas Tegangan | ≤1% | ≤1% | ≤1% |
| Stabilitas Arus | ≤1% | ≤1% | ≤1% |
C. Parameter Lainnya
| Parameter | Spesifikasi |
| Efisiensi | ≥85% |
| Metode Pendinginan | Pendingin Udara (Air Cooling) |
| Perlindungan Suhu Tinggi | 85°C |
| Umur Pakai Rata-rata | ≥50.000 jam |
| Berat | 98 kg |
| Dimensi (P × L × T) | 400 × 680 × 1000 mm |
