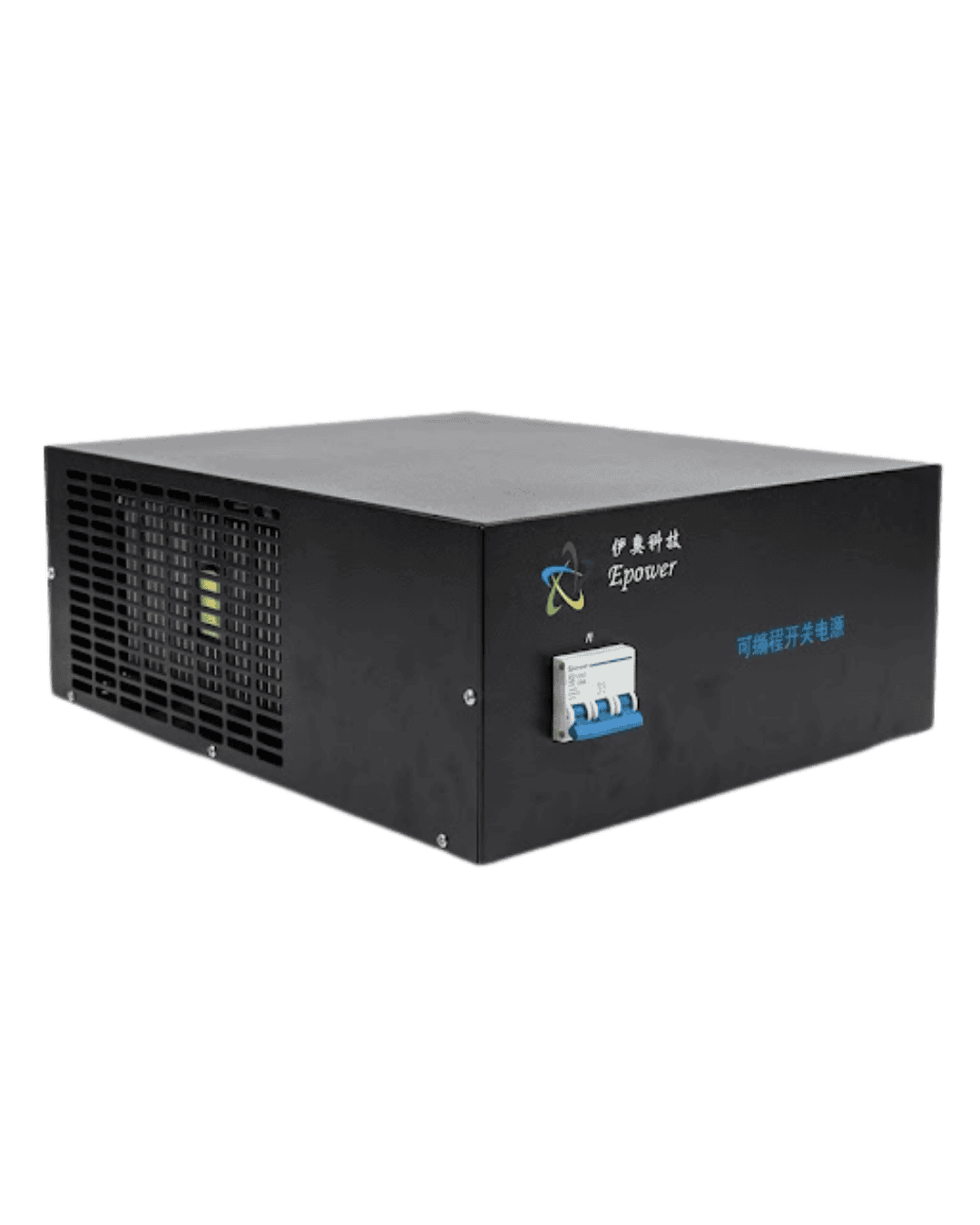

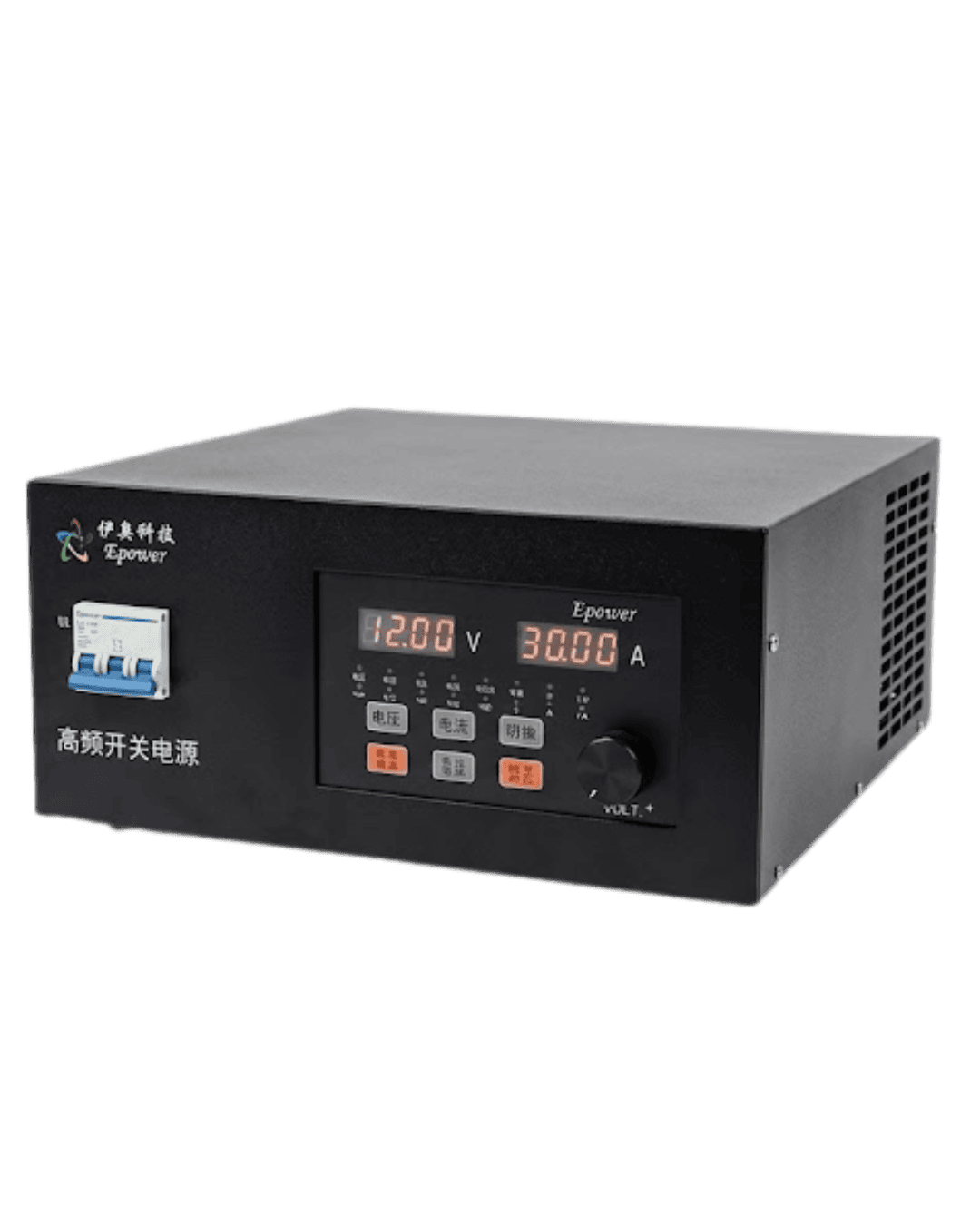

Air Cooled Rectifier Series 500A
Fitur
Dilengkapi dengan perlindungan terhadap tegangan berlebih, arus berlebih, arus masuk/keluar berlebih, hubung singkat, dan suhu berlebih.
Dapat dilengkapi dengan berbagai opsi tambahan seperti:
- Timer
- Meter listrik (voltmeter/ammeter)
- Pengontrol suhu
- Kendali jarak jauh (remote control)
- Rangkaian filter
- Kontrol pulsa (pulse control)
- Komunikasi berkecepatan tinggi RS485
- Dan fitur lainnya.
Deskripsi Produk
Air Cooled Rectifier Series 500A merupakan penyearah arus DC berkapasitas tinggi yang dirancang untuk proses elektroplating industri. Menggunakan sistem pendinginan udara, rectifier ini menghasilkan output yang stabil dan efisien, serta dilengkapi sistem proteksi untuk memastikan proses produksi tetap aman dan anda
Keunggulan Produk
- Sistem pendinginan udara (Air Cooling) yang menjaga performa tetap optimal selama pengoperasian.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengoptimalkan penggunaan energi.
- Dilengkapi perlindungan terhadap overvoltage, overcurrent, arus input/output berlebih, short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, voltmeter/ammeter, kontrol suhu, remote control, pulse control, komunikasi RS485, serta rangkaian filter sesuai kebutuhan aplikasi.
- Tersedia opsi custom design untuk memenuhi kebutuhan spesifikasi industri yang lebih spesifik.
- Umur pakai lebih dari 50.000 jam, cocok untuk operasi industri secara terus-menerus.
Aplikasi
- Industri elektroplating skala menengah hingga besar
- Pelapisan logam dekoratif dan fungsional
- Industri elektronik dan komponen listrik
- Industri manufaktur dan fabrikasi logam
- Berbagai aplikasi yang membutuhkan catu daya DC berkapasitas tinggi
Technical Specifications
A. Parameter Masukan
| Parameter Masukan | 500A.6V | 500A.12V | 500A.15V |
| Tegangan Masuk | 3 Fasa AC 380V | 3 Fasa AC 380V | 3 Fasa AC 380V |
| Frekuensi Masuk | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 500A.6V | 500A.12V | 500A.15V |
| Tegangan Keluaran | 0–6 V | 0–12 V | 0–15 V |
| Arus Keluaran | 0–500 A | 0–500 A | 0–500 A |
| Frekuensi Inverter | 18–22 kHz | 18–22 kHz | 18–22 kHz |
| Ripple (PP) | ≤ 3% | ≤ 3% | ≤ 3% |
| Daya Keluaran Maksimum | 3 kW | 6 kW | 7,5 kW |
| Faktor Daya | ≥ 0,9 | ≥ 0,9 | ≥ 0,9 |
| Stabilitas Tegangan | ≤ 1% | ≤ 1% | ≤ 1% |
| Stabilitas Arus | ≤ 1% | ≤ 1% | ≤ 1% |
C. Parameter lainnya
| Parameter | 500A.6V | 500A.12V | 500A.15V |
| Efisiensi | ≥ 85% | ≥ 85% | ≥ 85% |
| Metode Pendinginan | Pendingin Udara | Pendingin Udara | Pendingin Udara |
| Perlindungan Suhu Tinggi | 85°C | 85°C | 85°C |
| Umur Pakai Rata-rata | > 50.000 jam | > 50.000 jam | > 50.000 jam |
| Berat | 22 kg | 23 kg | 26 kg |
| Dimensi (P × L × T) (termasuk pelat tembaga keluaran) | 400 × 530 × 195 mm | 400 × 530 × 195 mm | 400 × 530 × 195 mm |
