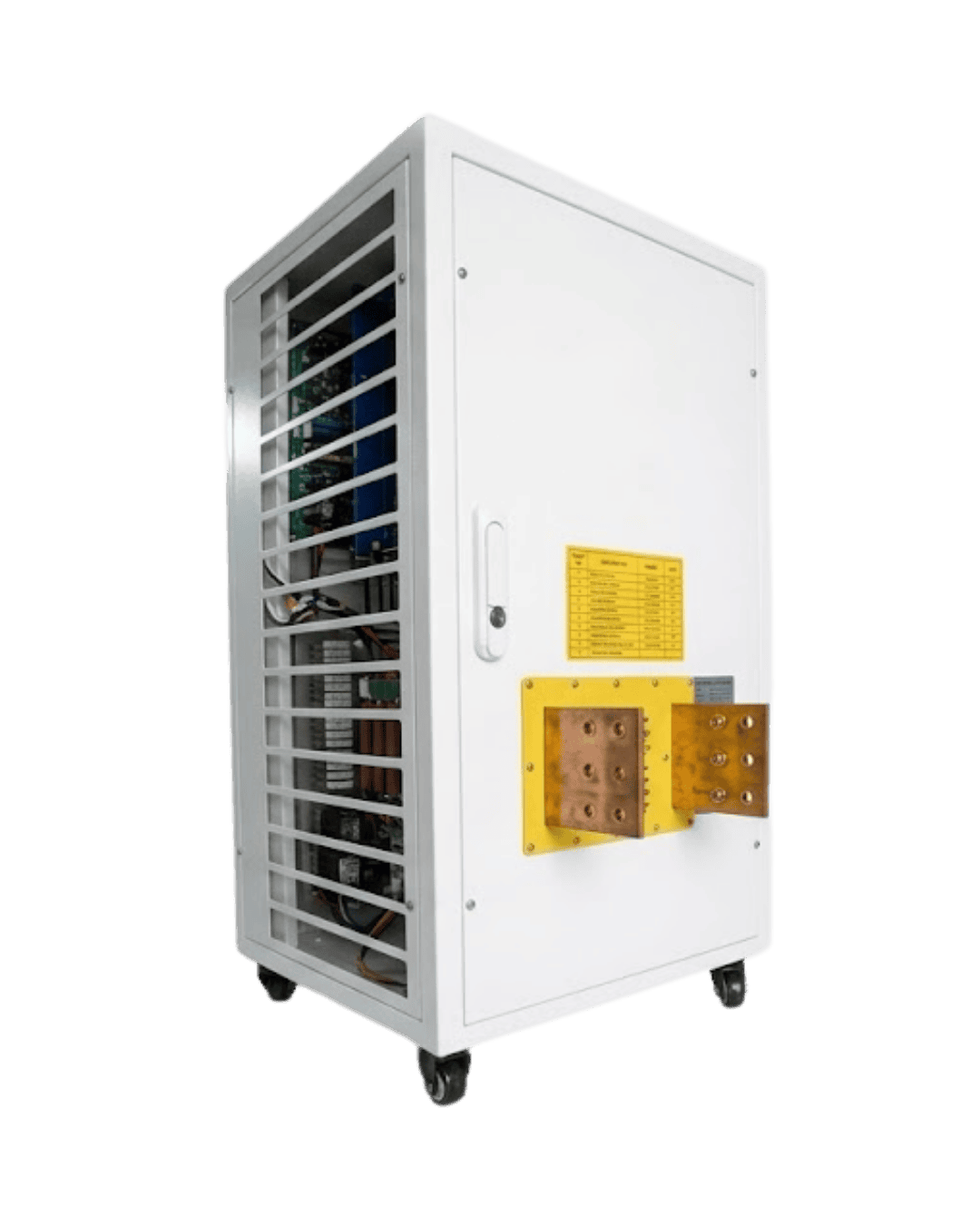

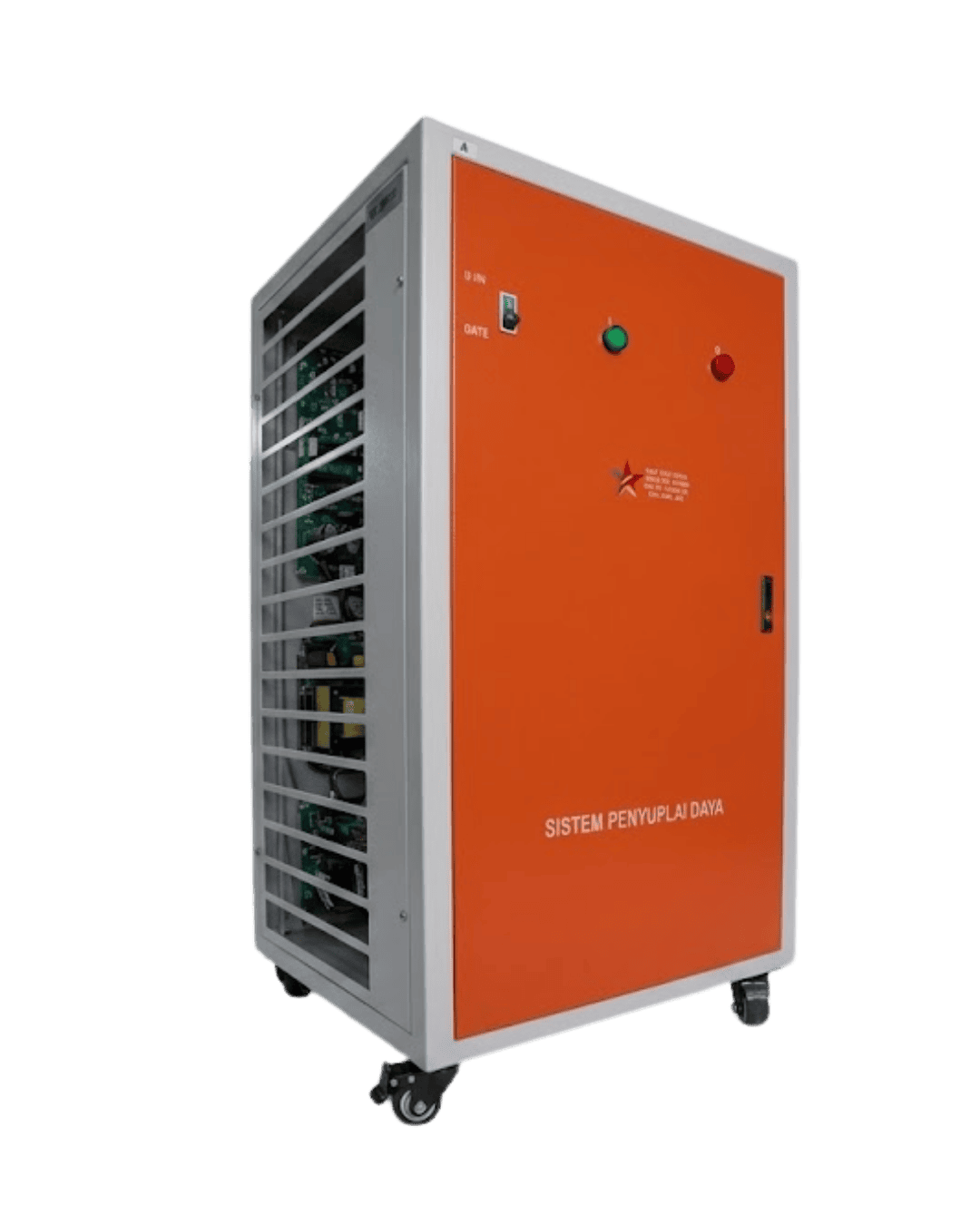

Air Cooled Rectifier Series 8000A–10000A
Fitur Perlindungan
Rectifier ini dilengkapi dengan berbagai sistem perlindungan, antara lain:
- Perlindungan kehilangan fase (Phase Loss)
- Perlindungan tegangan lebih (Over Voltage)
- Perlindungan tegangan rendah (Under Voltage)
- Perlindungan hubung singkat (Short Circuit)
- Perlindungan arus lebih (Over Current) pada sisi input maupun output
- Perlindungan suhu berlebih (Overheat)
Selain itu, perangkat dapat dilengkapi dengan fitur tambahan seperti:
- Timer
- Meter listrik (Power Meter)
- Pengatur suhu (Temperature Controller)
- Remote Control
- Filter Circuit
- Pulse Control
- Komunikasi berkecepatan tinggi RS485
- Fitur lainnya sesuai kebutuhan
Deskripsi Produk
Air Cooled Rectifier Series 8000A–10000A merupakan penyearah arus DC berkapasitas tinggi yang dirancang untuk memenuhi kebutuhan proses elektroplating industri berskala besar. Dengan sistem pendinginan udara, rectifier ini menghasilkan output yang stabil dan efisien, serta dilengkapi sistem proteksi untuk memastikan proses produksi berjalan aman, optimal, dan andal.
Keunggulan Produk
- Sistem pendinginan udara (Air Cooling) yang menjaga suhu kerja tetap optimal pada aplikasi berkapasitas sangat tinggi.
- Output tegangan dan arus yang stabil untuk menghasilkan kualitas pelapisan yang konsisten.
- Efisiensi tinggi hingga ≥85% sehingga membantu mengoptimalkan penggunaan energi.
- Dilengkapi sistem proteksi terhadap phase loss, overvoltage, undervoltage, overcurrent (input & output), short circuit, dan overheat untuk meningkatkan keamanan operasional.
- Mendukung berbagai fitur tambahan seperti timer, power meter, temperature controller, remote control, filter circuit, pulse control, komunikasi RS485, serta fitur lain yang dapat disesuaikan dengan kebutuhan aplikasi.
- Umur pakai hingga ≥50.000 jam, sehingga ideal untuk pengoperasian industri secara terus-menerus.
Aplikasi
- Industri elektroplating skala besar
- Pelapisan logam dekoratif dan fungsional
- Industri manufaktur dan fabrikasi logam
- Industri elektronik dan komponen listrik
- Berbagai aplikasi yang membutuhkan catu daya DC berkapasitas ultra tinggi hingga 10000A
Technical Specifications
A. Parameter Masukan
| Parameter | 4000A.6V | 4000A.12V | 5000A.12V |
| Tegangan Input | AC 380V, 3 Fasa | AC 380V, 3 Fasa | AC 380V, 3 Fasa |
| Frekuensi Input | 50–60 Hz | 50–60 Hz | 50–60 Hz |
B. Parameter Keluaran
| Parameter | 4000A.6V | 4000A.12V | 5000A.12V |
| Tegangan Output | 0–6 V | 0–12 V | 0–12 V |
| Arus Output | 0–4000 A | 0–4000 A | 0–5000 A |
| Frekuensi Inverter | 15 kHz ±2 kHz | 15 kHz ±2 kHz | 25 kHz ±2 kHz |
| Ripple (Vp-p) | ≤3% | ≤3% | ≤3% |
| Daya Output Maksimum | 24 kW | 48 kW | 60 kW |
| Faktor Daya (Power Factor) | ≥0,9 | ≥0,9 | ≥0,9 |
| Stabilitas Tegangan | ≤1% | ≤1% | ≤1% |
| Stabilitas Arus | ≤1% | ≤1% | ≤1% |
C. Parameter Lainnya
| Parameter | 4000A.6V | 4000A.12V | 5000A.12V |
| Efisiensi | ≥85% | ≥85% | ≥85% |
| Metode Pendinginan | Pendingin Udara (Air Cooling) | Pendingin Udara (Air Cooling) | Pendingin Udara (Air Cooling) |
| Perlindungan Suhu Tinggi | 85°C | 85°C | 85°C |
| Umur Pakai Rata-rata | ≥50.000 jam | ≥50.000 jam | ≥50.000 jam |
| Berat | 130 kg | 140 kg | 230 kg |
| Dimensi (P × L × T) | 700 × 680 × 600 mm | 700 × 680 × 600 mm | 700 × 680 × 600 mm |
